GDI51 室内网关-产品手册 2.01
产品介绍
产品简介
GDI51 是门思科技针对LoRaWAN系统基于SX1302设计的室内网关。能够高效处理大量数据，确保通信的稳定性和可靠性。适用于园区、大厦、楼宇等室内环境，凭借其强大的处理能力和灵活的配置功能，为用户提供理想的物联网解决方案。产品特点
- 支持内置TKL （内置LoRaWAN NS 和 物联网平台）
- 支持历史数据保存
- 支持物模型
- 支持 DashBoard
- 支持 POE、type-c 供电
- 支持 4G、WIFI、以太网
- 支持ThinkLink、Chirp stack、TTN 、 支持Basicstaion/GWMP协议的 LoRaWAN NS
- 8个频点 （BW=125kHz）
- 16个解调器，可并发处理16包数据(8 x SF5-SF12 LoRa® demodulators，8 x SF5-SF10 LoRa® demodulators )
- 65个信道 （不通的SF、BW、频点的配置为一种信道，BW=125kHz，总计65个信道）
- 发射功率：22dBm（Max）
- 接收灵敏度： -141dBm （SF=12，BW=125kHz）
- 支持 US902、AU915、AS923、EU868、EU433、CN470 LoRaWAN 标准。
- 支持远程维护和升级
- 可视化和友好的网页配置
规格参数
参数
| 类别 | 参数 | 规格 |
|---|---|---|
| § 计算与存储 | ||
| SOC | LS1012A 64-bit ARM Cortex-A53 800MHz 2W | |
| 内存类型/速率 | Support DDR3L 1066 MHz | |
| 内存容量 | Memory:512MB | |
| 存储 | 8GB EMMC | |
| § 软件功能 | ||
| 平台 | 内置NS和物联网平台（内置TKL） | |
| 协议/平台连接 | 支持 ThinkLink,Chirp stack,TTN,Basic station ,GWMP 协议 | |
| 数据库 | 支持 postgresql，redis 数据库 | |
| 历史数据 | 支持历史数据保存 | |
| Leaf 模式 | 支持leaf模式 | |
| 物模型 | 支持物模型 | |
| 应用数据解析 | 支持应用数据解析 | |
| 可视化 | 支持DashBoard | |
| § LoRa | ||
| 工作频段 | CN470: 470–510 MHz EU868: 863–870 MHz EU433: 433–434 MHz AS923: 920–928 MHz US902: 902–928 MHz AU915: 915–928 MHz | |
| 通信速率 | 292bps～15.625kbps | |
| 扩频因子 | 支持SF5～SF12 | |
| 发射功率 | 22dBm（Max） | |
| 接收灵敏度 | -141dBm（SF=12，BW=125kHz） | |
| 天线类型 | 全向 | |
| 频点 | 8个（BW=125kHz） | |
| 解调器 | 16个 | |
| 并发包数 | 可同时处理16包数据 | |
| 解调器构成 | 8 x SF5-SF12 LoRa® demodulators；8 x SF5-SF10 LoRa® demodulators | |
| 信道 | 65个 | |
| 信道定义/备注 | 不同的SF、BW、频点的配置为一种信道，BW=125kHz，总计65个信道 | |
| 工作模式 | 半双工 | |
| 单信道带宽 | 125KHz | |
| § 网络与回传 | ||
| Ethernet | 1000M/100M | |
| 4G 上行 | 网关默认4G上行使用，CAT1模组 | |
| LTE-FDD 频段 | B1/3/5/8 | |
| LTE-TDD 频段 | B34/38/39/40/41 | |
| 4G 部署特别注意 | 如计划部署的区域运营商使用的频段不在以上频段中，请联系门思科技技术人员更换适用的4G模组 | |
| § 接口与授时 | ||
| USB Type-C 配置 | USB-TypeC | |
| Ethernet 配置 | Ethernet | |
| Wi-Fi 配置 | WiFi | |
| § 供电 | ||
| PoE 供电 | POE(48V) | |
| USB 供电 | USB TYPE-C(5V ) | |
| 整机功耗 | 5W | |
| § 环境与结构 | ||
| 工作温度 | -20℃～65℃ | |
| 工作湿度 | 0%～95%RH | |
| 防水防尘 | IP53 | |
| 重量 | 0.3KG | |
| 尺寸 | 151mm x 125mm x 30mm | |
| 安装方式 | 壁挂安装或自由放置 |

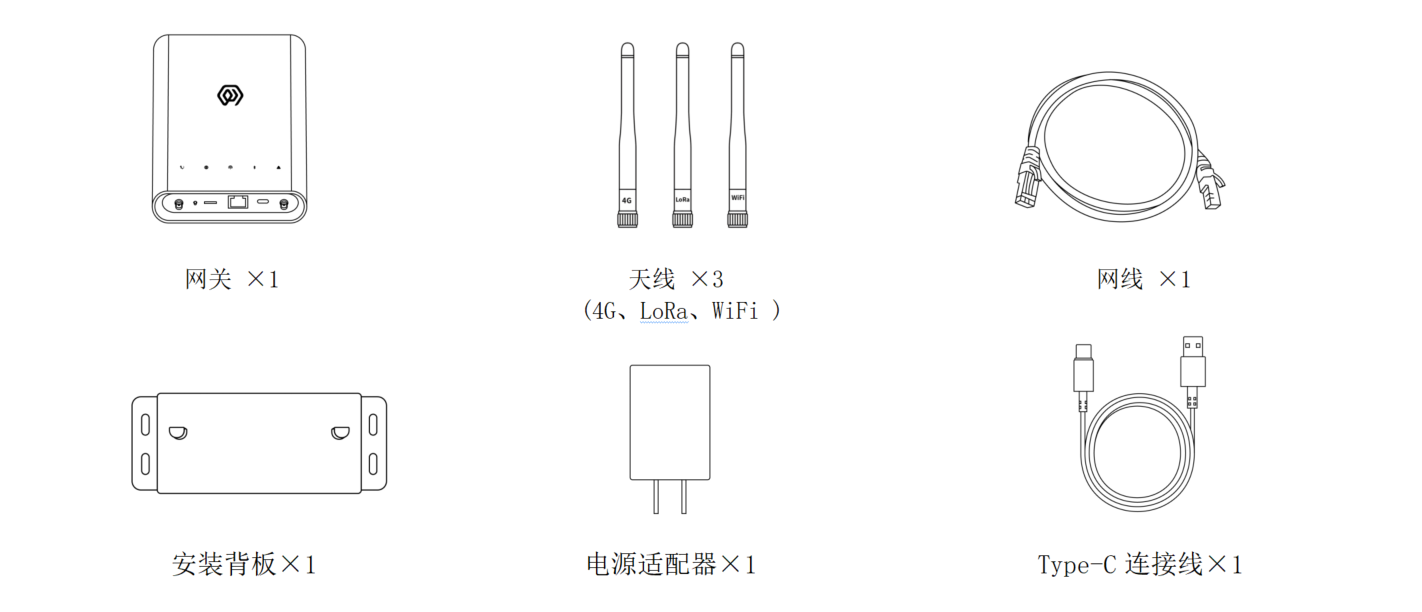

配件清单
注：室内网关GDI51x默认不支持GPS，如需GPS功能请和门思科技技术人员联系
产品尺寸
接口说明
| 接口名称 | 说明 |
|---|---|
| WiFi | WIFI天线接口 |
| SD | 储存卡槽 |
| LoRa | LoRa天线接口 |
| GPS | GPS天线接口 |
| PWR | 复位键 |
| SIM | SIM卡槽 |
| RJ45 | 网线接口（POE供电） |
| USB | Type-C接口 |
| 4G | 4G天线接口 |
指示灯说明
| 指示灯 | 功能 | 状态 | 说明 | |
|---|---|---|---|---|
 | 运行指示灯 | 常亮 | 系统启动时 | |
| 熄灭 | 系统正常运行，进入进程启动阶段 | |||
| 每秒一次的闪烁频率 | 系统正常运行 | |||
 | 网络指示灯 | 红色 | ||
| （有线网络的状态） | 每秒一次的闪烁频率 | 网络连接正常 | ||
| 每500毫秒一次的闪烁频率 | 网络连接异常 | |||
| 快速闪烁 | 网络配置中 | |||
| 蓝色 | ||||
| （4G网络） | 熄灭 | 网关没有安装4G模块 | ||
| 常亮 | 网关安装了4G模块，但未插入SIM卡 | |||
| 无节奏地闪烁 | 网关正在进行数据交互 | |||
 | LoRa数据收发指示灯 | 红色 | 闪烁 | 网关正在发送一包数据 |
| 蓝色 | 闪烁 | 网关接收到一包数据 | ||
 | LAN状态灯 | 红色 | 系统控制 | |
| 蓝色 | Wi-Fi连接状态 | |||
 | 故障指示灯 | 快速闪烁 | 启动过程的第2阶段 | |
| 熄灭 | 无故障 | |||
| 闪烁 | 故障 |

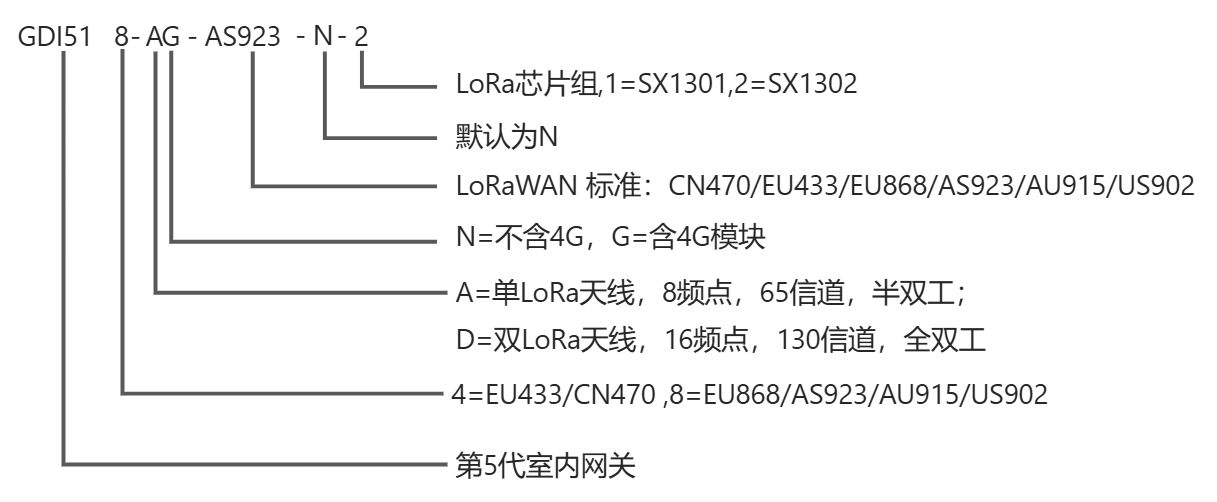

产品型号
网关安装
注意：
- 安装时不需要拆开网关外壳
- 室内网关GDI51x默认不支持GPS，如需GPS功能请和门思科技技术人员联系
配件连接
天线连接
- 分别将LoRa、WiFi、GPS、4G天线拧紧至对应接口
Type-C电源线连接
- 采用POE供电方式时，电源线无需连接
- 将 Type-C电源线连接至网关 USB接口 (Type-C接口）
网线连接
- 将网线连接至网关RJ45接口
- 此接口可接受POE供电
SIM卡安装
- 连接网线时不需要插入SIM卡
- 将SIM卡插入网关SIM接口
注：SIM卡插卡方向如下图所示，芯片朝下，缺口在左上角
网关安装
壁挂固定
- 将网关背板用螺丝装订在墙体上
- 将网关背部挂槽装挂在背板上
使用说明
网关配置
参考文档 ： \AN-25100108 网关使用说明书
使用 ThinkLink
参考文档： \ThinkLink 使用说明书
连接 chirp stack
参考文档：\GW-AN08 通过basicstation连接chirpstack实践
连接 TTN
参考文档 ：\GW-AN09 通过basicstation连接TTN实践
