Appearance

1. ThinkLink ​

ThinkLink是一款集成LoRaWAN网络服务器(NS)的全栈式物联网平台，提供：

  • LoRaWAN设备与网关管理
  • 多协议接入（MQTT/BACnet/Modbus TCP等）
  • 云端/边缘计算部署（支持云服务器/TKE边缘计算/嵌入式网关）
  • 端到端数据生命周期管理

1.1. 核心功能 ​

1.1.1. 数据管理 ​

功能模块能力描述
物模型将原始数据（LoRaWAN/第三方）解析为结构化数据，支持表格/仪表板可视化
资产管理跨设备数据聚合分析，支持多维数据建模
EB云编译云端完成EB代码编译与固件下载

1.1.2. 设备控制 ​

  • RPC模型：远程参数配置与指令下发
  • 联动引擎：设备间自动化规则

1.1.3. 监控告警 ​

  • 多级告警阈值设置
  • 邮件/短信等通知渠道
  • 实时告警看板

1.2. 接入方式 ​

方式数据流向适用场景
AS接口原始数据上行/下行需要直接操作LoRaWAN MAC层
物模型接口仅解析后数据上行应用层数据处理

1.3. 连接配置 ​

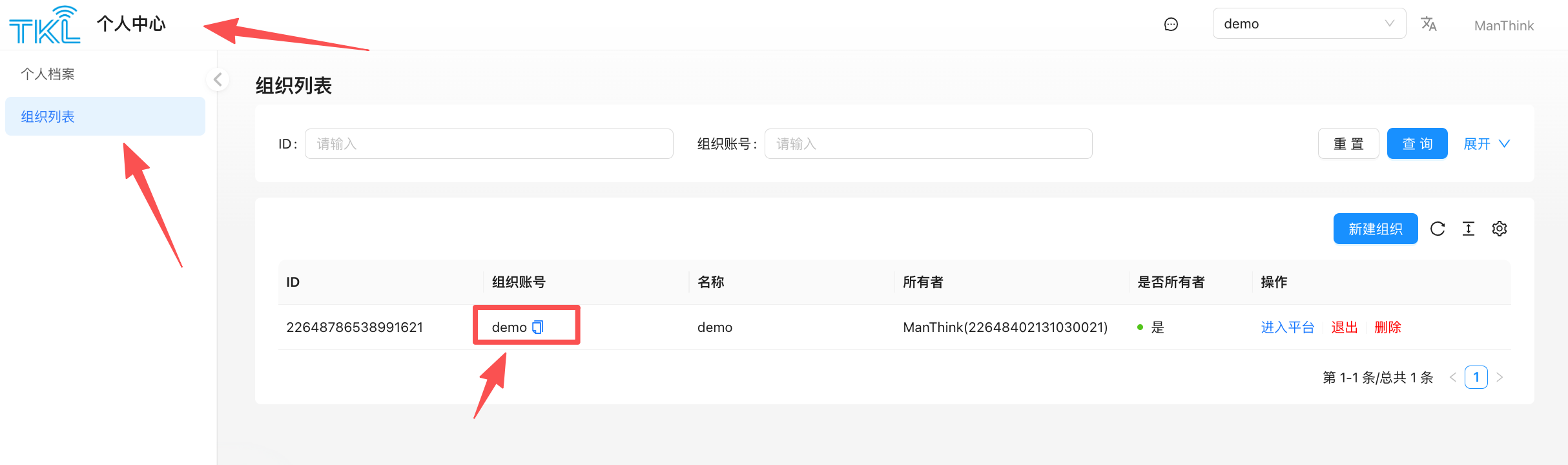

1.3.1. 组织账号信息 ​

个人中心 > 组织列表

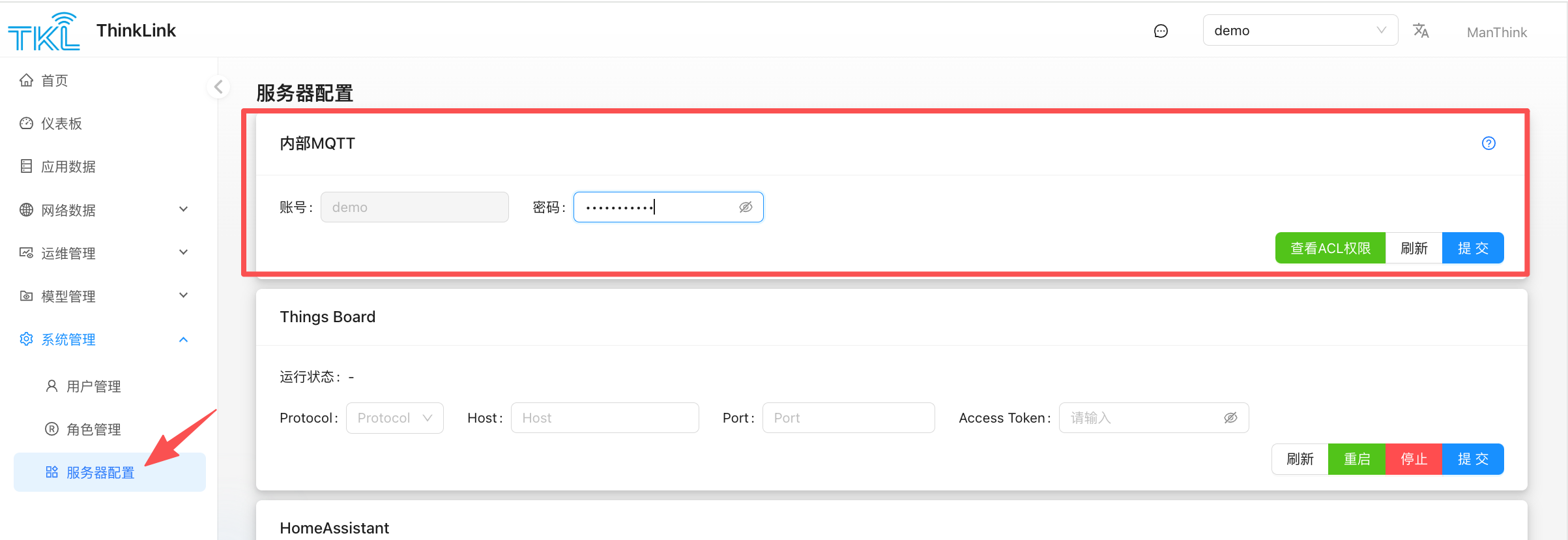

1.3.2. MQTT凭证 ​

系统管理 > 服务器配置 > 内部MQTT

  • Broker地址：thinklink.manthink.cn:1883 （TKE 或者独立部署，请与部署工程师联系）
  • 密码：组织创建时设定

1.4. 通信 topic ​

与ThinkLink的协议对接有两种方法，第一种是与AS协议接口，可获取到LoRaWAN NS的上行的数据，并可通过下行接口将数据下发给设备。

第二种方法是获取通过ThinkLink的物模型解析后的数据。第二种方法，只能获取解析后的数据，下行数据则需要通过AS协议接口进行数据下行，或者将AS协议的下行接口封装成RPC，通过调用RPC的方式进行数据下行。

plain
# 2. AS接口
上行订阅：/v32/{Orgnization Account}/as/up/data/{deveui}
下行发布：/v32/{tenant}/as/dn/data/{deveui}

# 3. 遥测数据接口
上行订阅：/v32/{Orgnization Account}/tkl/up/telemetry/{deveui}
# 4. 下行数据接口
/v32/{Organization Account}/tkl/dn/rpc/{deveui}

{Orgnization Account} 用自己的组织账号替代，可以在个人中心中对应的组织查到

{deveui} 是设备的唯一编号，上行订阅时可以用通配符 # 替代 ，下行数据发送时必须要填写准确的devEui

4.1. 数据格式规范 ​

第三方平台与 ThinkLink（简称 TKL）之间的数据交互支持两种方式：

  1. 通过 AS 协议 获取设备上行的原始数据；
  2. 通过订阅 物模型解析后的数据，实现更高层级的数据集成与业务处理。

用户可根据实际需求选择合适的数据接入模式。

4.2. AS 协议接入 ​

AS 协议适用于需要直接获取 LoRaWAN 设备原始 payload 的场景，基于 MQTT 发布/订阅机制实现高效通信。
AS 协议

4.2.1. 上行数据订阅 Topic ​

plain
/v32/{Organization Account}/as/up/data/#

第三方平台可通过订阅该通配符主题，接收指定租户下所有设备的上行原始数据。

4.2.2. 下行指令发送 Topic ​

plain
/v32/{Organization Account}/as/dn/data/{devEui}

向特定设备发送下行指令时，需将：

  • {Organization Account} 替换为实际组织账号（例如 "demo"）；
  • {devEui} 替换为目标设备的唯一标识符 DevEui。

说明：此协议适用于对原始数据有定制化解析逻辑的应用场景，便于用户在外部系统中进行独立的数据解码和处理。

4.3. 物模型数据接口 ​

通过物模型接口，ThinkLink 系统会根据预设的物模型配置自动完成原始数据的解析，输出结构化的应用层数据，极大简化上层系统的集成工作。

  • 上行数据 为设备上报的遥测信息，需通过订阅对应 Topic 实时获取；
  • 下行控制 则通过调用设备关联的 RPC 方法 实现远程操作与参数下发。

🔹 支持通用 LoRaWAN 下发 RPC：[MT DATA] down data，method=mt_dn_data

4.3.1. 遥测数据（Telemetry） ​

遥测数据指设备周期性或事件触发上报的传感器读数或其他监测值。

4.3.2. 订阅 Topic ​

plain
/v32/{Organization Account}/tkl/up/telemetry/{eui}
参数说明
{Organization Account}组织账号，如 demo
{eui}设备的 EUI 唯一标识

4.3.3. 数据格式示例 ​

json
{
  "eui": "a00000000000001",
  "thingModelId": "1",
  "thingModelIdName": "SE73",
  "telemetry_data": {
    "temp": 1.0,
    "hum": 2
  }
}

📌 字段说明：

  • thingModelId 与 thingModelIdName：表示当前数据所关联的物模型，在【物模型列表】中可查 ；
  • telemetry_data：承载具体传感数据，其内部字段结构由物模型定义决定，详见对应物模型配置。

4.1. RPC 控制 ​

用户可通过 MQTT 消息发送 JSON-RPC 2.0 格式的请求，实现对设备的远程控制、参数配置等操作。

4.1.1. 下行 Topic ​

plain
/v32/{Organization Account}/tkl/dn/rpc/{eui}
参数说明
{Organization Account}组织账号，例如 demo
{eui}目标设备的 EUI 标识

4.1.2. 消息内容格式 ​

json
{
  "jsonrpc": "2.0",
  "id": "1",
  "method": "set_cov",
  "params": {
    "_eui": "a123456789123456",
    "covTemp": 12,
    "covHumi": 13
  }
}

📌 字段说明：

  • id：字符串类型，用于标识本次请求的会话 ID；
  • jsonrpc：固定填写为 "2.0"，表示遵循 JSON-RPC 2.0 协议标准；
  • method：指定要执行的 RPC 方法名（即物模型中定义的命令 ID 名称）；
  • params：传递给设备的参数对象，必须符合目标 RPC 所需的输入格式；
    其中以 _ 开头的为系统保留参数，_eui必须提供，用于明确目标设备。

⚠️ 注意事项：

  • 确保目标设备固件已支持所调用的 RPC 功能；
  • 物模型中需正确配置命令映射关系，确保 method 与设备端行为一致。

✅ 提示：推荐优先使用物模型接口进行系统对接，以获得语义清晰、结构统一的数据，提升开发效率与系统稳定性。

🌐 官网：www.manthink.cn
✉ 技术支持邮箱：info@manthink.cn
☎ 紧急联系电话：+86-15810684257

设备在离线状态通知（2.00.084 起） ​

先在设备基础信息或模板启用 notify_offline="TRUE"，默认关闭。主题中的租户与 EUI 必须使用目标组织和设备的真实身份：

text
/v32/{tenant}/tkl/device/status/{eui}

在线消息：

json
{"action":"status","mode":"online","data":{"online":true}}

离线消息：

json
{"action":"status","mode":"online","data":{"online":false}}

两种状态均使用 mode: "online"，以 data.online 布尔值区分。身份来自 topic；payload 没有事件时间、事件 ID 或序列号。通知用于状态变化；初始化无有效状态时会发一次，重复心跳不持续发送相同状态。关闭后保留 _online 且不另发离线事件；历史消息按本次接收时间刷新活动，在线不代表数据新鲜或设备正常。

消费方采用首次查询、事件更新、重连后重新查询，并在离开页面或切换组织时清理旧订阅。查询使用现有接口并明确其状态口径；本次没有新增状态查询接口。API online 与 server_attrs._online 并未统一，不能用不同口径的快照无条件覆盖事件。无序列号时需处理快照与事件竞争，按租户和设备隔离、容忍重复；不能保证只靠最后收到的一条消息恢复准确状态。

本次没有可靠消息队列、离线补发、状态历史查询或报警规则，也没有新增前端实时订阅。状态通知不能直接等同于报警事件。状态变化进入现有属性持久化缓冲并刷新相应租户 Modbus；2.00.085 还支持 BACnet 属性更新。BACnet 属性通知本身不额外产生通用 server_attrs MQTT 转发，专用状态主题按本节发送。三种状态口径详见设备管理。
