AN-26102101 16 频点网关最佳实践：双 PMC 与双 NS

版本：1.1 · 2026-10-21
适用范围：配备两块 SX1302 / PMC 模块的 16 频点网关与 gwTool7。单 PMC 的 8 频点机型不适用。
配套文档：gwTool7 网关管理员手册 · English

常规部署优先采用 两组不同的 8 频点、同一个 NS、同一个网关 EUI。需要分别统计两块 PMC 时使用两个 EUI；需要连接两个独立网络时，再为第二路指定独立的 NS。

这项功能需要两个菜单配合：射频 Radio 决定两块 PMC 各接收哪些频点；LoRaWAN NS 决定每路报文使用哪个网关 EUI、发往哪个 NS。 请分别完成两个菜单的设置、保存和数据验证。

1. 先确定两路的职责

配置位置	第一路	第二路	要解决的问题
射频 Radio	RF1，信道 1–8	RF2，信道 9–16	每块 PMC 的 8 个接收频点
LoRaWAN NS	NS1 主服务器	NS2 备用	第二路沿用 NS1，还是使用独立 EUI 和服务器参数
NS / AS 平台	注册预期网关 EUI，配置终端和频点计划	按方案注册第二个 EUI 或第二个 NS	接收、鉴权、下行调度和应用数据处理

这里的 RF1 / RF2 指 gwTool7 页面中的两组 PMC 配置。每组内的“单频道带宽 / 频率 / 扩频因子”是独立的单频道设置，不是该组 8 个频点的统一中心频率；不要把调整这个“频率”框当成已经配置完 8 个多速率信道。

“NS2 备用”用于设置第二路的网关身份和服务器连接。双 PMC 模式下，第二路可以与第一路同时工作。NMS 是网关管理服务器，不是第二个 LoRaWAN NS。

2. 按场景选择配置

场景	RF1 与 RF2	网关 EUI	NS 配置	主要验收目标
A：默认 16 频点扩展，推荐起点	两组各 8 个、互不重复	同一个	两路使用 NS1	两组频点均有上行和下行，AS 收到数据
B：同一平台分别管理两块 PMC	两组各 8 个、互不重复	两个不同 EUI	两路连接同一 NS	两个 EUI 分别对应预期频点组
C：两个独立网络共用一台网关	两组各 8 个、互不重复	两个不同 EUI	第一路 NS1，第二路独立 NS2	两组终端的数据分别进入目标 NS / AS
D：同频双路接收与对比	两组使用相同的 8 个频点	两个不同 EUI	同一 NS	同一上行可从两路观察，检查 NS 去重与下行选择
E：同频双平台对比	两组使用相同的 8 个频点	两个不同 EUI	两个独立 NS	使用非确认上行；两个 AS 均收到预期数据

两个 PMC 都填入同一组 8 频点时，实际覆盖的是 8 个不同频点，不应称为新增了 16 个不同频点。配置成 16 个不同频点也不等于终端容量或吞吐量必然翻倍；终端是否使用第二组频点、上报周期、空中占用和下行负载都会影响结果。

3. 配置前准备

1. 核对硬件确实装有两块 PMC；在 Radio 页面确认存在“RF2 · 第二条射频链”，其标注为“仅 PMC2 机型显示”。8 频点硬件不能仅靠填写第二组参数升级为双 PMC。
2. 记录原 NS1、NS2、两个 EUI、RF1 / RF2 的全部频点及单频道参数，保留可恢复的配置备份。变更安排在允许网关服务重启的时间段。
3. 列出两路的目标 NS、协议、地址、端口或 MQTT 凭据，并在对应 NS 注册预期网关 EUI。第二个 EUI 使用分配给该路的唯一值，不要复制其他在用网关的 EUI。
4. 准备两台可控终端，分别使用第一组和第二组频点；在 NS 中配置终端身份、区域参数及匹配的信道计划。
5. 准备 NS 接收记录、AS 应用数据和终端 ACK 结果的查看入口。网关“报文监控”作为辅助观察入口。

4. 先配置射频 Radio

进入 LORAWAN → 射频 Radio。顶部“区域标准”显示当前 loraStandard，是只读信息；可操作的“频段计划 Channel Plan”位于 RF1、RF2 卡片内。

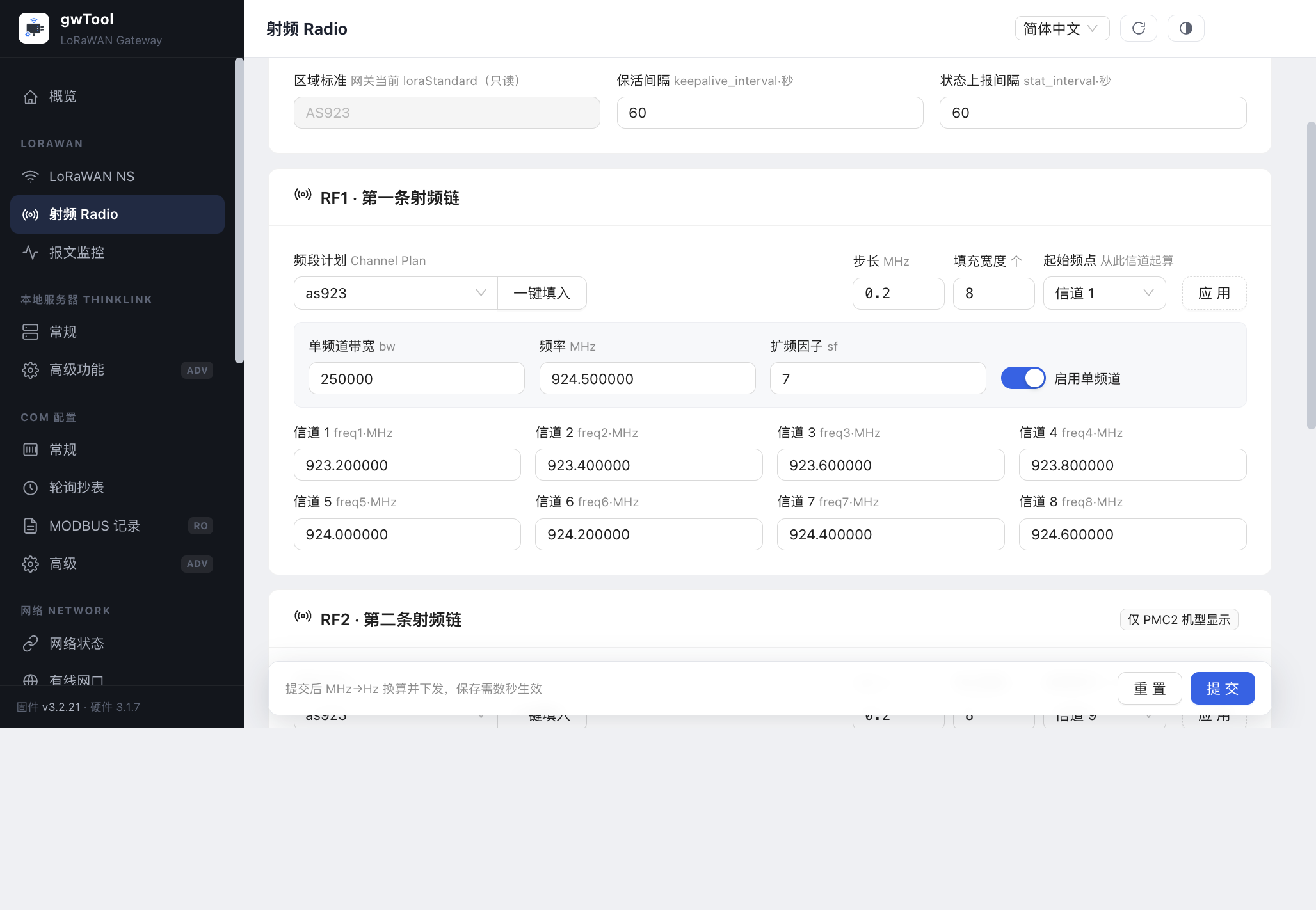

4.1 RF1：信道 1–8

1. 在 RF1 选择符合当前区域及网络规划的“频段计划”。使用“一键填入”生成初始值后，逐项核对信道 1–8。
2. 如需按固定间隔填充，先设置起始信道的频率，再核对“步长 MHz”“填充宽度”“起始频点”。一组 8 信道可使用宽度 8、从信道 1 起算，然后选择“应用”。
3. 检查该组的单频道设置，避免把单频道频率与下面的 8 个信道频率混淆。

4.2 RF2：信道 9–16

1. 在 RF2 配置第二组频点；使用批量填充时，核对起始位置为信道 9、填充宽度为 8。
2. 场景 A/B/C：第二组与第一组使用不同频点。两个卡片即使选择同名计划，也要检查最终 16 个频率值；不能只看计划名称。
3. 场景 D/E：把 RF1 的 8 个频点按顺序对应到 RF2 的信道 9–16，并核对需要对比的其他射频条件。
4. 核对两组后点击页底“提交”。“一键填入”和“应用”用于填写表单，不能代替最终提交。等待生效后重新进入页面，确认两组值都已保存。

射频信道使用 MHz；Beacon 频率按页面标注使用 Hz。请根据部署区域和 NS 信道计划填写频点。

4.3 频点规划检查

保存前，按所选场景检查两组频点：

检查项	16 频点扩展（场景 A/B/C）	同频接收（场景 D/E）
RF1	配置第一组 8 个频点	配置需要接收的 8 个频点
RF2	配置另一组 8 个频点，与 RF1 不重复	按顺序填写与 RF1 相同的 8 个频点
不同频点总数	16 个	8 个
终端与 NS	终端使用对应频点组，NS 信道计划与网关一致	两路均能接收目标终端的频点

5. 再配置 LoRaWAN NS

进入 LORAWAN → LoRaWAN NS。先完成 NS1，再按下列场景配置 NS2。NS 页面点击“保存并重启生效”后，等待服务恢复，再使用“重新读取”核对。两个菜单分别保存，不能用一次 NS 保存代替 Radio 提交。

5.1 场景 A：同一个 NS、同一个 EUI

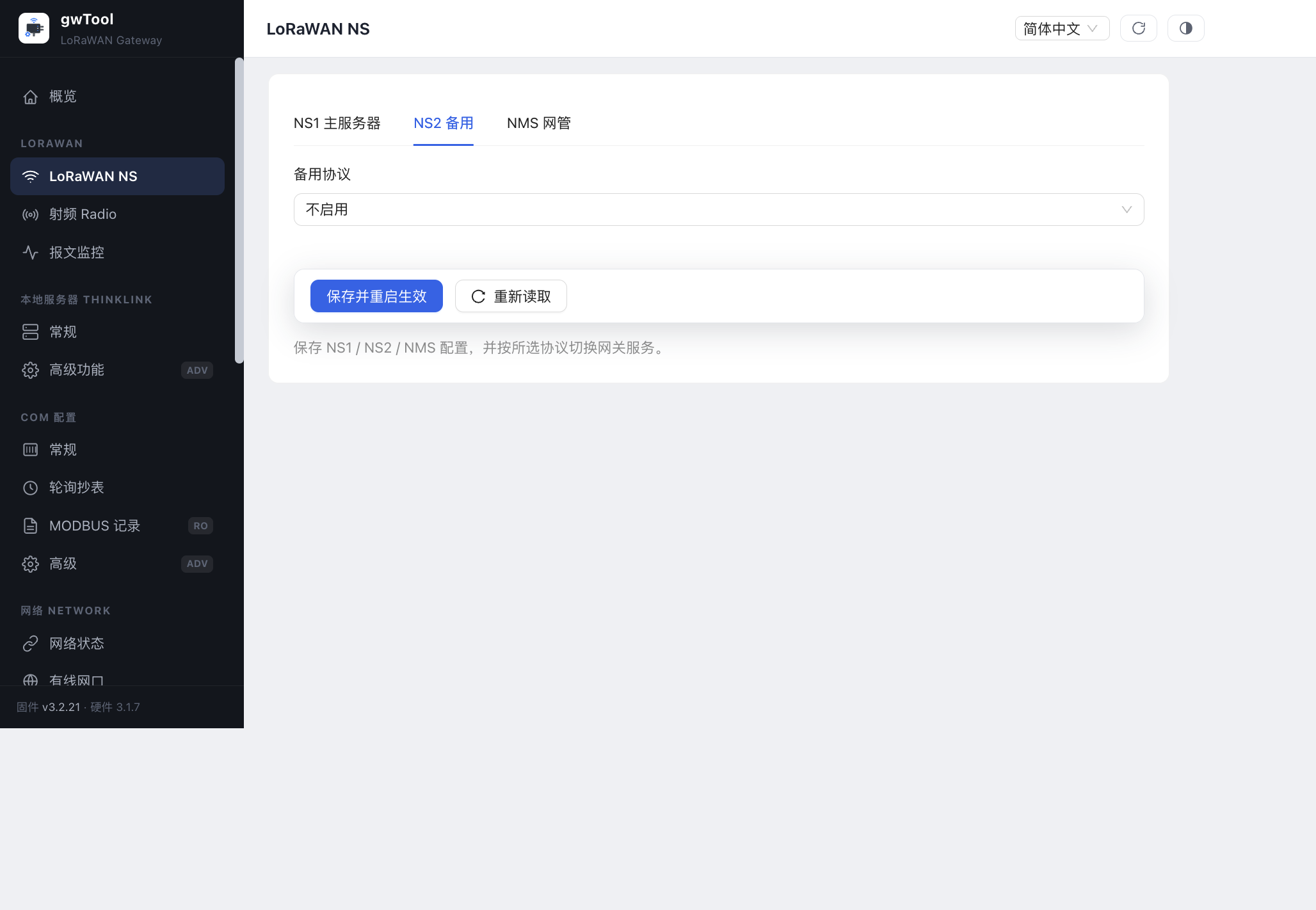

NS1 配置目标 NS。NS2 的“备用协议”选择 不启用 / Disabled，保存后第二路沿用主路身份和 NS 配置。这里表示不启用独立 NS2 配置，不表示关闭 RF2。

5.2 场景 B/D：同一个 NS、两个 EUI

1. NS1 保持主路的服务器配置。

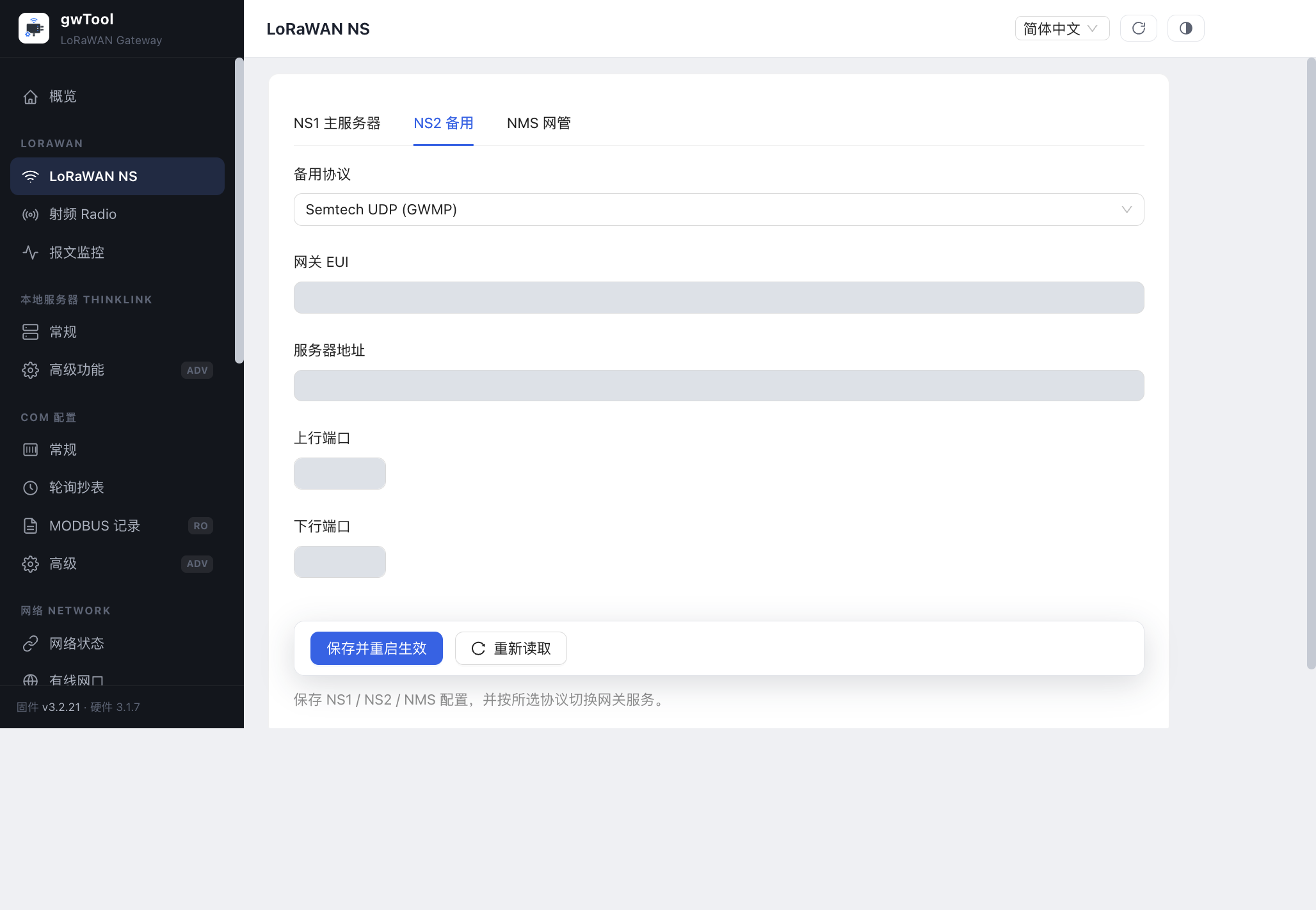

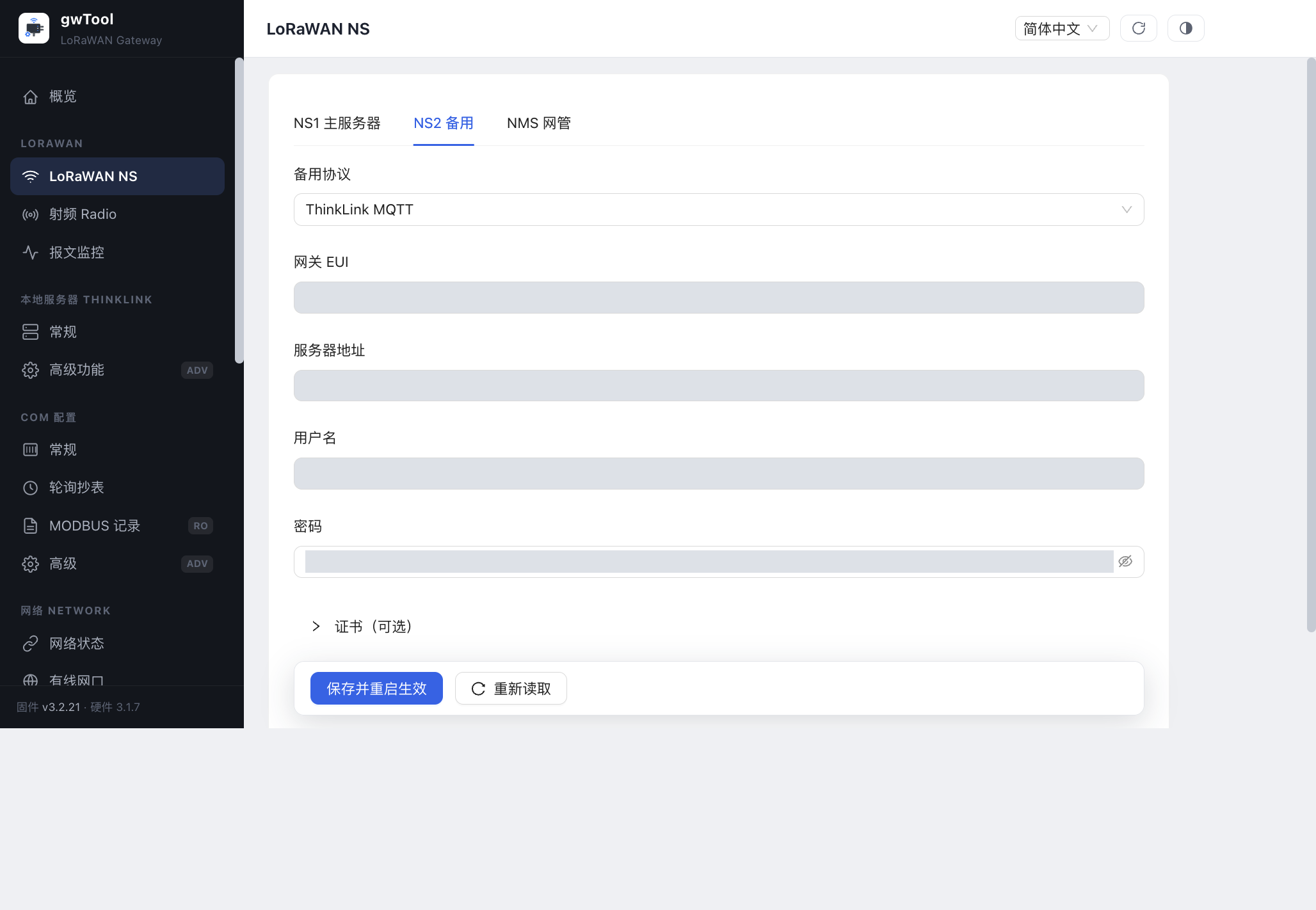

2. NS2 选择与主路一致的 ThinkLink MQTT 或 Semtech UDP (GWMP)。
3. 填写第二路的“网关 EUI”：16 位十六进制，且与第一路不同。
4. 显式填写与主路指向同一 NS 的服务器参数。UDP 核对地址及上、下行端口；MQTT 核对 Broker 地址和该路获准使用的账号、密码。不要以为只填第二个 EUI 就会自动复制页面上的其他字段。
5. 保存并重新读取，在同一个 NS 中确认两个 EUI 的上行记录。

同一 NS 的双 EUI 配置

NS2 必须选择协议并填写第二个 EUI、服务器地址及连接参数。“不启用”会清空第二个 EUI，并改为沿用 NS1 的身份和配置。修改 NS1 的地址或认证参数时，请同步更新 NS2，保持两路连接到同一 NS。

5.3 场景 C/E：两个 NS、两个 EUI

NS1 配置第一套 NS；NS2 填第二个 EUI，并指定第二套 NS 的协议与连接参数。第二套 NS 必须注册第二个 EUI，同时具备相应终端的配置。

两路可分别选择 ThinkLink MQTT 或 Semtech UDP (GWMP)，并使用各自目标平台提供的连接参数。

NS2 提供“不启用”、ThinkLink MQTT 和 Semtech UDP (GWMP) 选项。独立配置第二路时，请选择相应协议并填写连接参数。

6. 同频双 NS 的下行边界

场景 E 中，同一无线报文可能同时进入两个 NS。请发送 Unconfirmed Uplink（非确认上行），以检查两个 AS 的接收结果。不要让两个 NS 同时为同一终端安排 ACK、Join-Accept 或其他下行；这会使接收窗口和会话处理产生冲突。

最佳实践是先明确唯一的入网及下行管理方，另一套平台用于上行观察，并按平台能力控制其下行。非确认上行只是不要求该报文的 ACK，不代表自动关闭所有下行。终端身份、密钥、会话和帧计数必须与所选部署方案匹配，不能仅复制网关 EUI 就认为两个 AS 一定能够解密同一终端数据。正式业务若只需要把同一份数据送给两个应用，优先评估在一个 NS 之后做应用数据分发。

7. 分三层验收

7.1 配置读回

• Radio：RF1、RF2 各 8 个频点，与规划表一致；扩展模式合计 16 个不同频点。
• NS：协议、第二个 EUI 是否为空、目标服务器及端口与所选场景一致。
• 平台：网关 EUI 注册数量和对应关系符合设计。单 EUI 场景平台只看到一个网关身份是正常的。

7.2 无线链路与平台数据

验收项	操作	通过条件
第一组接收	让终端 A 仅使用第一组频点上报	网关 / NS 可定位到该组频率，目标 AS 收到对应数据
第二组接收	让终端 B 仅使用第二组频点上报	第二组也有实际上行；只看到 A 成功不算双路通过
Confirmed 上下行	在具有唯一预期下行管理方的场景逐组发确认上行	终端收到 ACK，且对应 AS 收到数据
双 NS 分流	分别触发两组终端	EUI、频率与目标 NS / AS 的对应关系正确
同频双 NS 对比	发送非确认上行，关联终端、帧计数和时间	两个目标 AS 都有匹配记录，下行由预定的一方管理
全部频点覆盖	通过终端测试模式或可控信道策略逐个验证 16 个频点	留存每个频点的实际接收记录，不能以一次上报替代全覆盖

7.3 恢复与留档

保存配置表、软件版本、逐组上行记录、ACK 结果和 AS 数据记录。需要验证断电保持时，在维护窗口重启后再次读回并重复两组上报；异常时恢复两份菜单的原配置，再复测原有业务。截图、配置保存成功和服务在线都不能代替无线及 AS 验收。

8. 常见问题

现象	优先检查
Radio 中没有 RF2	是否为双 PMC 硬件、硬件识别及固件是否匹配；不要在 8 频点机型上强填第二组
两路都有记录，但只有 8 个不同频点	RF2 是否复制了 RF1；是否误把同频对比当成扩展模式
NS 中只有一个网关身份	是否采用场景 A；若期望两个 EUI，检查 NS2 是否选成“不启用”
第一组正常、第二组无数据	终端 B 的实际频点、RF2 保存读回、第二个 EUI 注册、NS2 协议及连接参数
网关能收包，AS 没数据	目标 NS 是否正确，终端身份、密钥、会话和应用转发是否匹配
上行正常、确认报文失败	逐组检查下行参数、接收窗口与调度方；同频双 NS 按非确认上行方案验证
改了 NS1，第二路还连旧平台	场景 B/D 显式填写的 NS2 参数需要同步维护
