KC22 LoRaWAN电池版M-Bus采集器技术手册V1.0
产品介绍
产品描述

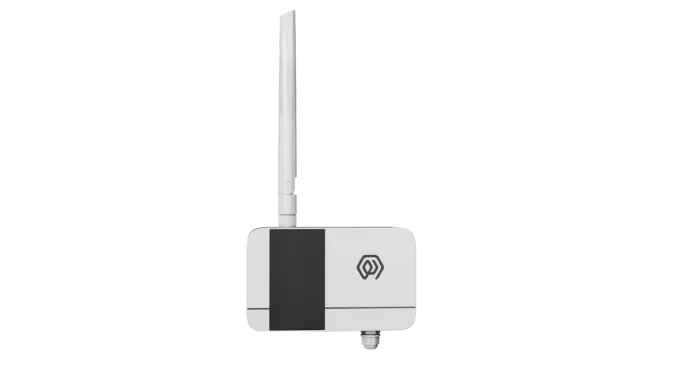

KC22是门思科技自主研发的一款高性能、低功耗数据传输单元（DTU），支持电池供电与灵活配置，专为远距离、低功耗物联网应用设计。产品集成高性能MCU与LoRa®射频芯片，采用标准M-Bus接口与外部设备通信，通过LoRaWAN®协议将业务数据稳定上传至云端应用平台。基于LoRa®无线技术，KC22支持标准LoRaWAN®组网，具备通信距离远、抗干扰能力强、功耗极低等优势。内置4节14505型锂亚硫酰氯电池，可持续为设备提供长达数年的稳定运行能力，适用于难以布线或长期无人值守的应用场景。
KC22兼容门思科技及第三方LoRaWAN®网关，并可无缝对接ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，实现对M-Bus接口设备的数据采集与远程控制。
产品内置Edge-Bus（EB）虚拟机，支持通过EB编译生成轻量化固件，并经由空中固件升级（FUOTA）方式远程下载至设备。借助EB虚拟机，KC22可快速适配各类M-Bus协议设备，并在本地实现变化报告（COV）、异常告警、数据重组等核心业务逻辑处理，大幅增强系统的灵活性与智能化水平。
应用领域
- 工业现场，M-Bus接口设备的抄读
- 水表/热表计量抄表
- 水文气象监测
主要特点
- 支持M-Bus接口
- 4 节 2700 毫安时 ER14505 锂亚电池,10800mAH电量
- 支持EB虚拟机
- 支持通过LoRaWAN通信进行远程升级
- 支持ThinkLink/ChirpStack/TTN 平台对接
- 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准
- 兼容所有基于M-Bus的通信协议
规格参数
参数
| 参数 | 值 |
|---|---|
| § 接口 | |
| 接头类型 | 1个 PG7接口 |
| 接线数量 | 2根MBus接线 （电池版） |
| 1个VCC，1个GND，2根M-Bus接线（DC5-24V供电） | |
| 显示 | 无 |
| § 无线参数 | |
| 通信协议 | 标准LoRaWAN ®协议 |
| 地区标准 | CN470/EU433/EU868/AS923/AU915/Us902 |
| 发射功率 | 最大支持22dBm（可改参数） |
| 接收灵敏度 | -142dBm（SF=12，BW=125kHz） |
| 入网/工作模式 | OTAA/ABP Class A （电池版） ClassC （DC 5-24V 常供电） |
| § 协议/配置 | |
| 测试/触发方式 | 磁铁触发 2秒触发心跳数据 > 6秒触发入网 |
| 参数配置 | 通过NS下发指令 |
| § 物理特性 | |
| 供电方式 | 电池 10800mAH /DC 5-24V 常供电 |
| 休眠电流 | < 5uA |
| 发射电流 | < 110mA (22dBm 发射功率) |
| 工作温度 | -40°C ~85°C |
| 相对湿度 | ≤95%（无凝结） |
| 防护等级 | IP65 |
| 材质&颜色 | ABS+PC，白色 |
| 尺寸 | 120mm72mm28mm |
| 安装方式 | 壁挂 |
尺寸与接口
| 序号 | 接口说明 | 具体细节 |
|---|---|---|
| 1 | LoRa天线接口 | 内孔外螺，按照不同的LoRaWAN标准匹配 |
| 2 | 接线口 | PG7防水接头 |
| 2个M-Bus接口 （电池供电） | ||
| VCC，GND，2个M-Bus接口（DC5-24V 供电） |
型号列表

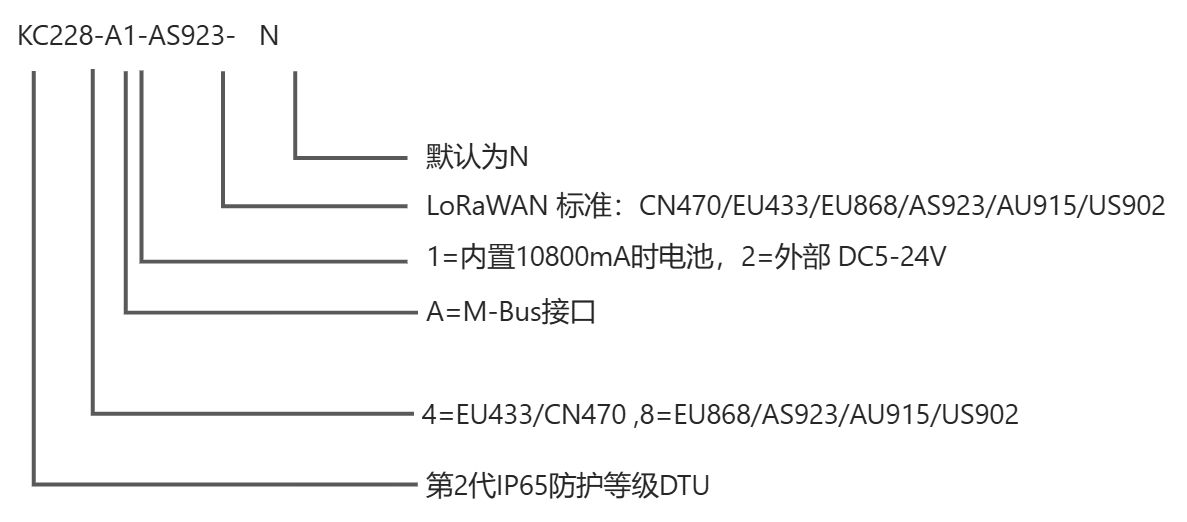

如：KC228-A1-AS923-N： 第2代IP65防护等级DTU，M-Bus接口，内置10800mA时电池
使用说明
网络拓扑
KC22 是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。用户可搭配门思科技或其他第三方 LoRaWAN 网关进行部署，并需接入 LoRaWAN 网络服务器（NS）以实现设备通信与管理。
KC22 兼容主流 LoRaWAN 网络平台，支持无缝接入 ThinkLink、ChirpStack、The Things Network（TTN）等标准网络服务器。通过门思科技 ThinkLink 平台，用户可便捷配置物模型，快速实现数据解析、业务功能开发、卡片视图展示及各类自定义业务逻辑，大幅提升项目落地效率。
LoRaWAN 网络拓扑如下：
工作模式
EB配置采集和上传任务
KC22 内置EB虚拟机，可通过调用SDK 通过TS代码，可实现各种抄表的业务逻辑。EB使用说明：
EB-compiler 编译使用说明
通信测试
磁铁触发，接触2S-4S，即可触发一包上行测量数据
入网
磁铁触发，接触6s-8s ，即可触发一包入网数据。
安装
- [x] 使用电钻钻将背板固定于墙面（保持背板箭头向上）
- [x] 将产品挂扣于背板（传感器背部凹槽和背板凸起部分对准后，向下滑动）
- [x] DC5-12V供电，将电源VCC和GND连接到对接设备的VCC和GND，注意电压匹配。
- [ ] 将设备的M-Bus的两根线连接到KC22的M-Bus的两根线
通信协议
标准
通信协议的格式为用户通过EB编译进行自定义，建议用户使用门思科技推荐协议格式标准。
\PTL-D01 门思科技物联网终端应用层通用协议V1.5
参数修改
参数修改参考 \PTL-D01 门思科技物联网终端应用层通用协议V1.5 第5章的内容.
配置参数地址表
\UG-25100106 EdgeBus App参数说明
ThinkLink物模型
登录 https://thinklink.manthink.cn
设备模板
电池供电使用 MT-EB-BATTERY，常供电使用模板 MT-EB-POWER 添加设备，模版已经挂载的模型如下：
物模型：MT-EB
RPC：
[MT ACT] action : 用于执行包括reset，join，redo，读去参数等操作
[MT ACT] transparent： 透传RPC，可通过51端口下发hex数据，将通过RS485接口将数据发送给子设备并返回子设备回复的数据
[MT SET] app para ：设置EB 参数
[MT ACT] debug modbus ：通过输入485地址，mobus的code码等信息在线调试modbus
ALARM ：用作告警功能，需要配置触发规则才能实现完整告警功能
