MC11 38k红外采集器V1.0
1. 产品介绍
2. 产品描述

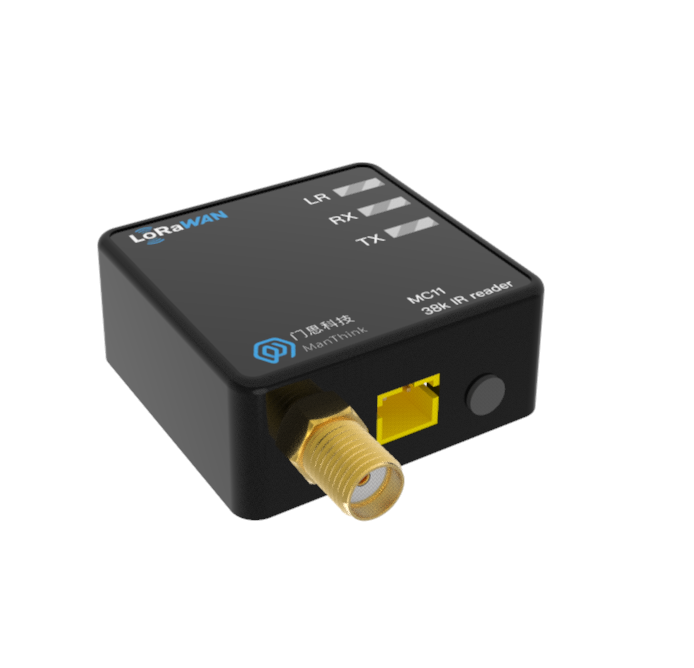

MC11 是门思科技自主研发的一款高性能、低功耗红外通信采集终端。产品集成了38kHz红外信号收发模块、高性能MCU与LoRa®射频芯片，可灵活配置，专为各类具备38kHz红外接口的设备实现数据采集与远程控制而设计。
基于先进的LoRa®无线技术，MC11 支持标准 LoRaWAN® 协议，具备超远通信距离与超低功耗特性，适用于广域物联网部署。设备采用背胶贴装设计，配备3V电池接口及外置AA电池盒（支持2节5号电池），安装便捷，续航持久。
MC11 兼容主流 LoRaWAN® 网关及物联网平台（如 ThinkLink、ChirpStack、The Things Network 等），可无缝接入现有物联网系统，实现数据的高效上云与集中管理。
产品内置 EB虚拟机，支持通过EB脚本编译并经由FUOTA（固件空中升级）方式远程更新设备功能。借助EB虚拟机，用户可快速适配不同厂商的红外通信协议，并在终端侧实现数据过滤、COV（变化上报）、告警触发、数据重组等复杂业务逻辑，极大提升了系统的灵活性与智能化水平。
3. 应用领域
- 工业现场
- 电表抄表
- 热量表抄表
4. 主要特点
- 38kHz红外载波通信
- 外接电池供电，XH2.0电池接口，方便更换。
- 2个AA电池寿命可达2年(30分钟的采集周期)
- 支持modbus，DL-T645 等协议标准（通过远程升级，可灵活适配任何协议）
- 静态功耗<4uA,抄表电流<6mA
- 支持按键触发抄表，上传数据，方便安装时验证安装效果
- 支持FUOTA升级，可通过平台下行升级内置抄表协议
- 支持EB虚拟机
- 支持通过LoRaWAN通信进行远程升级
- 支持ThinkLink/ChirpStack/TTN 平台对接
- 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准
5. 参数
| 参数 | 值 |
|---|---|
| § 接口 | |
| 电源接口 | XH2.0 |
| 天线接口 | SMA |
| 按键 | 1个 |
| 指示灯 | LR ：LoRa收发 |
| RX：红外接收 | |
| TX：红外发送 | |
| § 无线参数 | |
| 通信协议 | 标准LoRaWAN ®协议 |
| 地区标准 | CN470/EU433/EU868/AS923/AU915/Us902 |
| 发射功率 | 最大支持22dBm（可改参数） |
| 接收灵敏度 | -142dBm（SF=12，BW=125kHz） |
| 入网/工作模式 | OTAA/ABP Class A |
| § 协议/配置 | |
| 测试/触发方式 | 按键，2秒触发心跳数据，>6秒触发入网 |
| 参数配置 | 通过NS下发指令 |
| § 物理特性 | |
| 供电方式 | 2个AA电池 |
| 接收电流 | < 8mA |
| 抄表电流 | < 6mA |
| 发射电流 | < 110mA (22dBm 发射功率) |
| 工作温度 | -40°C ~85°C |
| 相对湿度 | ≤95%（无凝结） |
| 防护等级 | IP53 |
| 材质&颜色 | ABS+PC，黑色 |
| 尺寸 | 32mm x 31mm x 19mm |
| 安装方式 | 背胶粘贴 |
6. 尺寸与接口
6.1 尺寸
32mm x 31mm x 19mm
6.2 接口定义
| 名称 | 定义 |
|---|---|
| 天线接口 | SMA 外螺内孔 |
| 电源接口 | XH2.0 |
| 按键 | 按键，2秒触发心跳数据，>6秒触发入网 |
| LR 指示灯 | 数据状态指示灯，有LoRa数据发送与接收时，闪烁100ms |
| RX 指示灯 | 数据接收指示灯，收到红外数据闪烁 |
| TX 指示灯 | 数据发送指示灯，发送红外数据时闪烁 |
7. 产品型号
7.1 型号示例

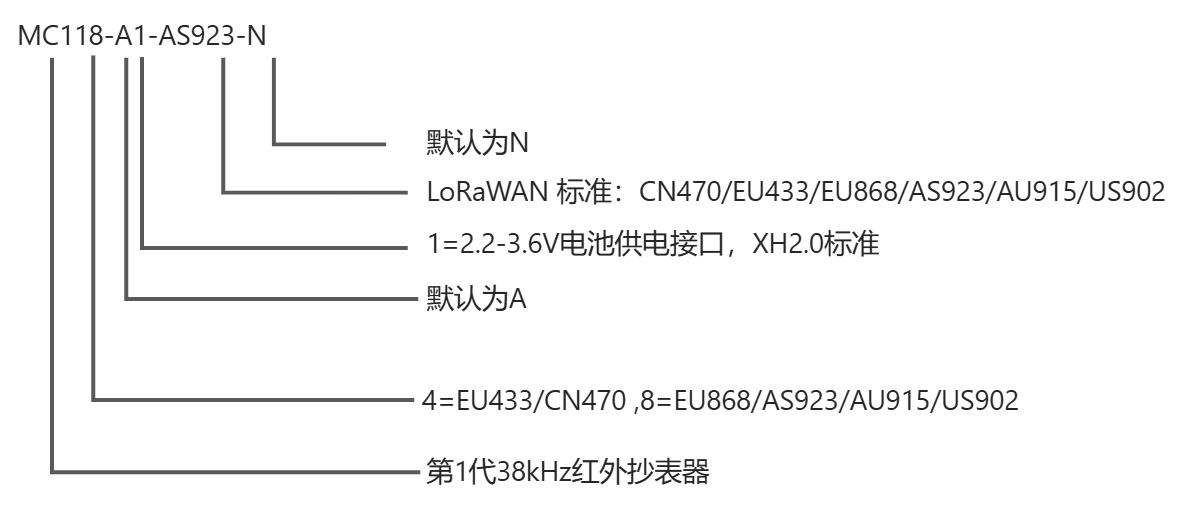

MC118-A1-AS923-N
7.2 型号组成部分解析
MC118：产品系列与射频频段。MC11表示第 1 代 38 kHz 载波红外抄表器。8表示 800 MHz 及以上射频版本，适用于 EU868、AS923、AU915 和 US902。- 其他频段选项：
4表示 400 MHz 射频版本，适用于 EU433 和 CN470。
-A1：硬件与电源配置。A表示默认硬件配置。1表示 2.2–3.6 V 电池供电接口，采用 XH2.0 连接器。
-AS923：LoRaWAN 区域标准。AS923表示设备支持 LoRaWAN AS923 区域参数。- 其他区域代码：
CN470、EU433、EU868、AU915、US902；其中US902对应 LoRaWAN US915（902–928 MHz）区域参数。
-N：默认版本。N表示默认版本。- 其他值用于用户定制版或特殊版本。
7.3 整体型号含义
型号 MC118-A1-AS923-N 完整描述为：
这是一款第 1 代 38 kHz 载波红外抄表器，采用 800 MHz 及以上射频版本和默认硬件配置，配备 XH2.0 标准的 2.2–3.6 V 电池供电接口，符合 LoRaWAN AS923 区域标准，末位为默认版本 N。
8. 网络拓扑
MC11 为标准 LoRaWAN® 终端设备，其正常运行依赖于完整的 LoRaWAN 网络环境。用户可选用门思科技或第三方 LoRaWAN 网关构建网络覆盖，并需配置 LoRaWAN 网络服务器（Network Server, NS）以实现设备接入与数据转发。MC11 兼容主流标准 LoRaWAN 网络平台，包括 ThinkLink、ChirpStack 和 The Things Network (TTN) 等。
在应用层，可通过 ThinkLink 平台 定义物模型，实现数据解析、业务功能配置、卡片视图展示及自定义业务逻辑处理，快速完成设备到应用的集成。

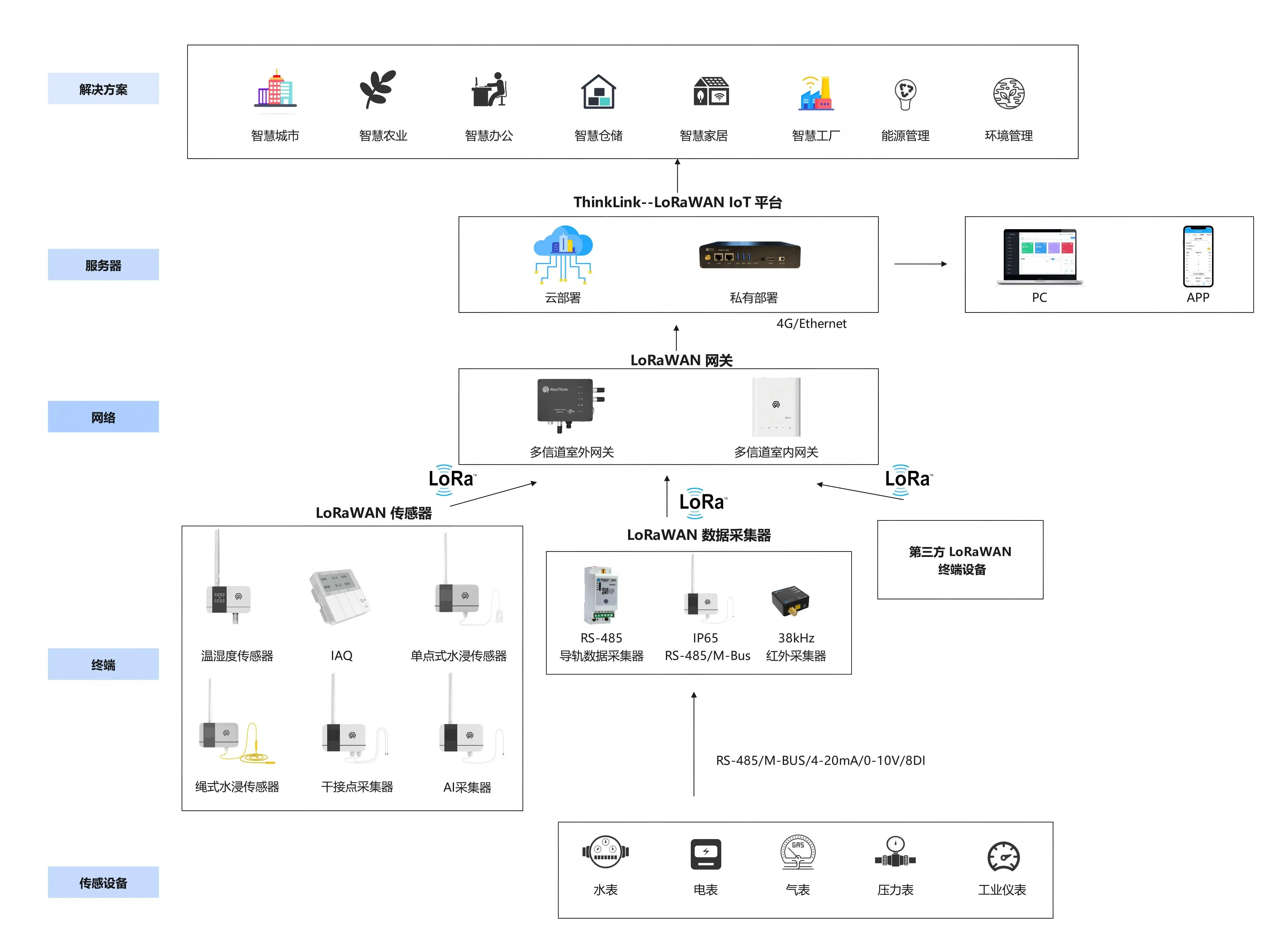

典型的 LoRaWAN 网络拓扑结构如下：
9. 工作模式
9.1 EB配置采集和上传任务
MC11 内置EB虚拟机，可通过调用SDK 通过TS代码，可实现各种抄表的业务逻辑。EB使用说明：
EB-compiler 编译使用说明
9.2 通信测试
短按按键，即可触发一包上行测量数据
9.3 入网
长按按键6s-8s ，即可触发一包入网数据。
10. 安装说明
- [x] 采用背胶安装，将透明窗口对准电表等设备的红外收发器，用背胶粘贴在电表外壳即可。
- [x] 装上2个AA电池后，将电池盒的XH2.0的接头插接到MC11的电池接口
- [x] 打开电池盒上的开关到ON11. 标准
通信协议的格式为用户通过EB编译进行自定义，建议用户使用门思科技推荐协议格式标准。
\PTL-D01 门思科技物联网终端应用层通用协议V1.5
12. 参数修改
参数修改参考 \PTL-D01 门思科技物联网终端应用层通用协议V1.5 第5章的内容.
12.1 配置参数地址表
\UG-25100106 EdgeBus App参数说明
13. ThinkLink物模型
登录 https://thinklink.manthink.cn
13.1 设备模板
电池供电使用 MT-EB-BATTERY，常供电使用模板 MT-EB-POWER 添加设备，模版已经挂载的模型如下：
物模型：MT-EB
RPC：
[MT ACT] action : 用于执行包括reset，join，redo，读去参数等操作
[MT ACT] transparent： 透传RPC，可通过51端口下发hex数据，将通过RS485接口将数据发送给子设备并返回子设备回复的数据
[MT SET] app para ：设置EB 参数
[MT ACT] debug modbus ：通过输入485地址，mobus的code码等信息在线调试modbus
ALARM ：用作告警功能，需要配置触发规则才能实现完整告警功能
14. 联系我们
邮箱：info@manthink.cn
电话：+86-15810684257
