KS53 LoRaWAN温度传感器技术手册V1.0
1. 产品介绍
2. 产品简介
本产品是一款基于LoRa®无线技术的数字式温度传感器，采用高精度传感元件实时采集环境温度数据，并通过LoRaWAN®协议周期性地将测量值上报至应用平台。用户可通过管理平台灵活配置采样与上报周期，默认设置为每15分钟上传一次数据。
依托LoRaWAN®标准通信协议，本产品具备远距离传输、低功耗运行等优势，支持接入各平台兼容的网关，并兼容ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，实现对环境参数的远程监控与智能管理。
具备IP65级高等防护，耐受户外复杂环境，广泛适用于智慧工业、智慧楼宇、仓储物流、农业监测等多种场景，满足全天候环境监测的应用需求。
3. 主要特点
- IP65防护等级
- COV
- 低功耗液晶显示屏
- 温度精度：±0.5℃
- 支持ThinkLink/ChirpStack/TTN 平台对接
- 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准
4. 参数
| 参数 | 规格 |
|---|---|
| 传感器类型 | IP65 防水传感器（DS18B20 封装） |
| 传感器延长线 | 默认 1 米 |
| 显示 | 低功耗段码液晶 |
| 采集周期 | 5 秒 |
| 温度精度 | ±0.5 ℃ |
| 参数 | 值 |
|---|---|
| § 无线参数 | |
| 通信协议 | 标准LoRaWAN ®协议 |
| 地区标准 | CN470/EU433/EU868/AS923/AU915/Us902 |
| 发射功率 | 最大支持22dBm（可改参数） |
| 接收灵敏度 | -142dBm（SF=12，BW=125kHz） |
| 入网/工作模式 | OTAA/ABP Class A |
| § 协议/配置 | |
| 测试/触发方式 | 磁铁，2秒触发心跳数据，>6秒触发入网 |
| 参数配置 | 通过NS下发指令 |
| § 物理特性 | |
| 供电方式 | 导轨开关电源供电 |
| 休眠电流 | < 5uA (25℃室温条件下) |
| 发射电流 | < 110mA (22dBm 发射功率) |
| 工作温度 | -40°C ~125°C |
| 防护等级 | IP65 |
| 材质&颜色 | ABS+PC，白色 |
| 尺寸 | 120mm72mm28mm |
| 安装方式 | 壁挂 |
5. 尺寸与接口
| 序号 | 接口 |
|---|---|
| 1 | LoRa 天线接口 |
| 2 | 传感器接口 |
| 3 | 电源接口 |
6. 型号列表
6.1 型号示例
KS538-A1-AS923-N
6.2 型号组成部分解析
KS538：产品系列与射频频段。KS53表示第 2 代 IP65 防护等级温度传感器。8表示 800 MHz 及以上射频版本，适用于 EU868、AS923、AU915 和 US902。- 其他频段选项：
4表示 400 MHz 射频版本，适用于 EU433 和 CN470。
-A1：传感器探头与电源配置。A表示配备 DS18B20 温度传感器探头。- 其他探头选项：
N表示不配传感器探头。 1表示设备内置 10800 mAh 电池。- 其他电源选项：
2表示外部 DC 5–24 V 供电，不提供对外供电接口。
-AS923：LoRaWAN 区域标准。AS923表示设备支持 LoRaWAN AS923 区域参数。- 其他区域代码：
CN470、EU433、EU868、AU915、US902；其中US902对应 LoRaWAN US915（902–928 MHz）区域参数。
-N：天线配置。N表示 SMA 接头外置天线。- 其他天线选项：
S表示内置天线。
6.3 整体型号含义
型号 KS538-A1-AS923-N 完整描述为：
这是一款第 2 代 IP65 防护等级温度传感器，采用 800 MHz 及以上射频版本，配备 DS18B20 温度传感器探头，内置 10800 mAh 电池，符合 LoRaWAN AS923 区域标准，并使用 SMA 接头外置天线。
7. 网络拓扑
本产品是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。该网络需包含 LoRaWAN 网关和网络服务器（NS），其中网关可选用各品牌兼容网关，而 NS 则必须具备协议解析与设备管理能力。
支持接入主流 LoRaWAN 网络平台，包括 ThinkLink、ChirpStack 和 The Things Network (TTN) 等，确保灵活部署与系统集成。用户可通过 ThinkLink 物联网平台 进行物模型配置，实现数据解析、业务逻辑处理、卡片视图展示等丰富功能，快速构建面向实际场景的应用系统。

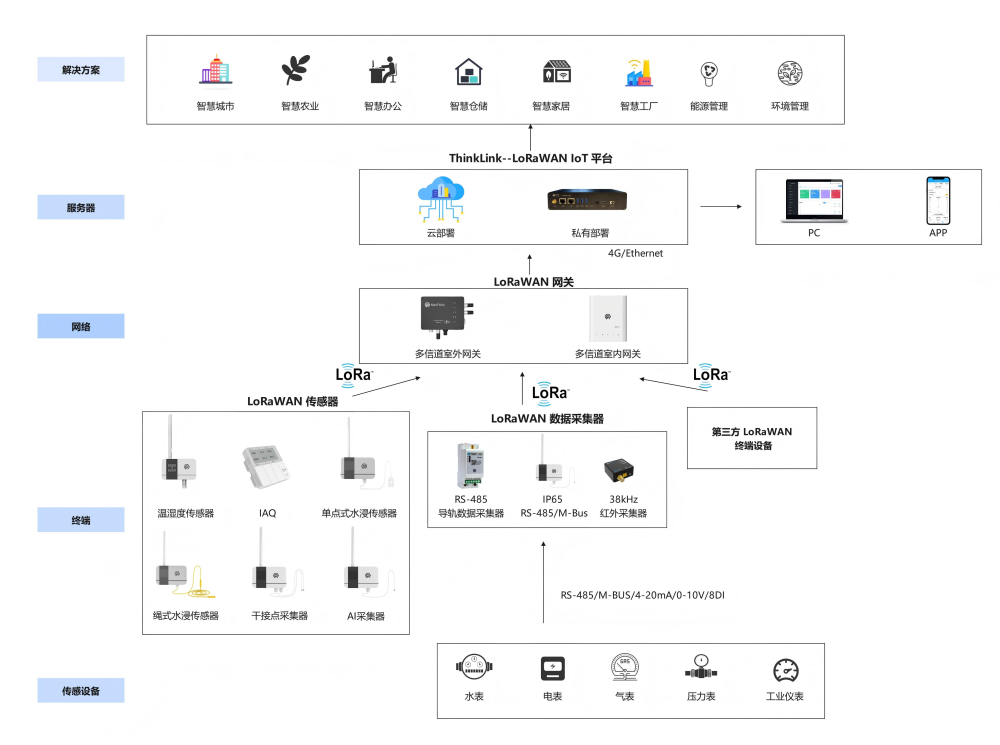

典型的 LoRaWAN 网络拓扑结构如下：
8. 工作模式
8.1 周期性采集和上传
按5秒/次采集温度值，并按照设定周期上传温度值。上传周期可以通过NS下发进行设定。
8.2 COV上传
支持COV模式，当温度变化超过阈值时，即可触发一包数据上传。上传的协议格式与周期性上传格式相同。
默认COV 温度阈值为 1℃ 。
8.3 通信测试
使用磁铁在贴二维码处长触发1s-2s ，即可触发一包上行测量数据
8.4 入网
使用磁铁在贴二维码处长触发6s-8s ，即可触发一包入网数据。
9. 安装
9.1 壁挂安装
·将背板固定于墙面（保持背板箭头向上）
·将LoRa天线拧紧至天线接口
·将温度传感器挂扣于背板（传感器背部凹槽和背板凸起部分对准后，向下滑动）
10. 数据项和标识符
LoRaWAN 端口号=11
只支持1种数据格式，会按照设定的周期，周期性发送数据，当COV事件发生时会触发1帧上行数据。
示例(hex)：82 21 05 00 A005 DB 0201
| 序号 | 数据项 | 示例 | 起始地址 | 长度 | 描述 |
|---|---|---|---|---|---|
| 1 | 版本号 | 0x82 | 0 | 1 字节 | 固定为 0x82 |
| 2 | 控制字 | 0x21 | 1 | 1 字节 | 固定为 0x21 |
| 3 | 标识符 | 0x05 | 2 | 1 字节 | 固定为 0x05 |
| 4 | 设备状态 | 0x00 | 3 | 1 字节 | bit0 的含义和取值见下表 |
| 5 | 温度 | 0x05A0 | 4 | 2 字节 | 无符号 16 位小端整数；实际温度 = (原始值 - 1000) / 10 ℃ |
| 6 | 电池电压 | 0xDB | 6 | 1 字节 | 实际值 = 采样值 × 1.6 / 254 + 2 V |
| 7 | 保留字节 | 0x0102 | 7 | 2 字节 | 保留，不参与业务解析 |
10.1 设备状态位解析
| 位 | 状态项 | 0 | 1 |
|---|---|---|---|
| bit0 | 传感器状态 | 正常 | 异常 |
11. ThinkLink参考物模型
登录 ThinkLink。
- 模型管理中搜索KS53
- 按照模板 MT-KS53 添加设备12. 参数修改
KS53 通过 LoRaWAN 网络服务器（NS）下发指令进行参数配置，遵循 PTL-D01 物联网终端应用层通用协议 V1.5。
- 参数配置与回复端口：214。
- 修改业务参数功能码：
0xCF；读取参数功能码：0x8F。 - 多字节参数采用小端模式；单字节有符号偏移按补码编码。
- 写入成功响应：
6F 01 00。
12.1 配置参数地址表
| 序号 | 数据项 | 默认值 | 起始地址 | 长度 | 描述 |
|---|---|---|---|---|---|
| 1 | 复位 | 只写 | 9 | 1 字节 | 写 0x01 |
| 2 | 上传周期 | 90 | 40 | 4 字节 | 单位秒，实际配置以设备读回为准 |
| 3 | 采集周期 | 5 | 142 | 2 字节 | 小端模式，单位秒 |
| 4 | 温度 COV | 10 | 144 | 1 字节 | 倍率 0.1，单位 ℃ |
| 5 | 温度偏移 | 0 | 146 | 1 字节 | 有符号，倍率 0.1，单位 ℃ |
12.2 参数修改示例
12.2.1 修改上传周期
将上传周期设置为 900 秒（15 分钟），写入 4 字节小端值 84 03 00 00：
CF 06 28 04 84 03 00 0012.2.2 修改采集周期与温度 COV
将采集周期设置为 5 秒，温度 COV 设置为 1.0 ℃，从地址 142（0x8E）连续写入 3 字节：
CF 05 8E 03 05 00 0A该命令写入地址 142 至 144。KS53 没有湿度 COV 配置项，不能直接套用 KS52 包含地址 145 的组合命令。
12.2.3 下发注意事项
所有命令均选择 HEX 格式，使用端口 214。KS53 为 Class A 设备，需在上行后的接收窗口接收下行；手动触发上行按“通信测试”小节执行。无响应时先检查设备在线、网关覆盖和下行队列，再核对端口、地址及固件支持情况。
12.3 温度校准
KS52 与 KS53 使用相同的温度偏移参数：地址 146（0x92），长度 1 字节，有符号整数，倍率 0.1 ℃，默认值 0。下列命令根据参数地址表和 PTL-D01 V1.5 协议编制。
12.3.1 偏移值编码
写入整数 = 目标温度偏移 ÷ 0.1 ℃。例如，+1.0 ℃ 对应整数 10，写入 0A；-1.0 ℃ 对应整数 -10，以 8 位补码写入 F6。不能将负数的绝对值直接作为写入字节。
该字段的编码范围为 -12.8 至 +12.7 ℃，步进 0.1 ℃；这是参数表示范围，不是传感器精度或保证可校准的误差范围。超出范围的值不可截断或溢出后下发。
| 目标温度偏移 | 有符号整数 | 参数字节 | 下行 Payload（HEX） |
|---|---|---|---|
| +1.0 ℃ | 10 | 0A | CF 03 92 01 0A |
| -1.0 ℃ | -10 | F6 | CF 03 92 01 F6 |
| 0 ℃（清除温度偏移） | 0 | 00 | CF 03 92 01 00 |
命令中 CF 为修改功能码，03 表示后续 3 字节，92 为参数地址，01 为参数长度，最后一个字节为目标偏移值。每次写入设置该参数的目标值；清除温度偏移不等于恢复设备全部出厂参数。
12.3.2 操作步骤
- 确认设备在线、型号正确，并确认所用固件支持温度偏移参数。将探头与参考温度计放在同一稳定环境中，等待读数稳定，记录参考值、设备值及已有偏移。
- 先按“读取与恢复”小节读取当前偏移。如需从零开始校准，记录原值后下发清零命令，读回确认，并重新采样。不要把已有偏移下的测量差直接当成新的绝对偏移。
- 选择目标偏移，以 0.1 ℃ 为单位编码。在 NS 的设备下行界面选择 HEX，设置 FPort = 214，填入对应 Payload。
- 等待设备上行后接收下行。Class A 设备需在上行后的接收窗口接收命令；需要手动触发时，按本手册“通信测试”小节的磁铁操作时长执行。
- 检查响应。
6F 01 00表示参数写入成功；4F 01 xx表示写入失败，xx为错误码。平台显示“已入队”或“已发送”不等于设备配置成功。 - 单独下发读取命令，确认实际保存的参数。等待新的测量数据，再与参考温度计比较；同时检查屏幕值、平台上报值及平台侧是否配置了额外补偿，避免重复校准。
当前资料未给出支持该参数的最低固件版本，也未明确偏移对屏幕、上报值的具体作用及断电保存规则。正式使用前，应在目标设备上核验这些行为；参数写入成功不能替代测量效果验证。
12.3.3 读取与恢复
通过端口 214 读取温度偏移：
8F 02 92 01例如，当前偏移为 -1.0 ℃ 时，按协议应返回：
2F 03 92 01 F6读取最后一字节为无符号数 b：若 b < 128，有符号值为 b；否则为 b - 256。温度偏移 = 有符号值 × 0.1 ℃。
恢复零偏移时下发 CF 03 92 01 00，检查成功响应，再读取确认返回 2F 03 92 01 00。记录校准日期、设备标识、参考仪表、校准前后读数及最终偏移值。
13. 联系我们
电话：+86 15810684255
14. 说明书下载
PUBLIC 接入模型
在设备模板中选择 MT-KS53，核对下表模型及 RPC。参数设置后通过新上行确认实际值；Class A 操作要等待设备接收窗口。配置默认值不代表现有设备已同步。
模型清单
| 模型类型 | 名称 | id_name | 平台模型 ID |
|---|---|---|---|
| Template | MT-KS53 | 9 | |
| Thing Model | MT-KS53 | mt_ks53 | 39409523395399685 |
| Thing Model | [MT KS53 PARA] | mt_ks53_para | 93441542030626821 |
| RPC | [MT KS53 SET] para | mt_ks53_set_para | 65339235103674373 |
| RPC | [MT KS53 GET] para | mt_ks53_get_para | 65338948678848517 |
| RPC | [MT KS52/KS53] 偏移校准 | mt_ks52_ks53_calibrate | 153106306377347072 |
