KC25 LoRaWAN 导轨式 RS-485 采集器技术手册 V1.0

1. 产品介绍

KC25 LoRaWAN 导轨式 RS-485 采集器

1.1 产品描述

KC25 是门思科技自主研发的一款高性能、低功耗、高度可配置的数据传输单元(DTU)。产品集成高性能 MCU 与 LoRa® 射频芯片,支持标准 LoRaWAN® 协议,具有通信距离远、信号穿透性强和功耗低等特点。

KC25 采用工业级导轨式设计,支持 DC 5–24 V 宽电压供电,适用于工业现场。通过 RS-485 接口可连接外部设备,实现数据采集与远程控制,并通过 LoRaWAN 网络将业务数据上传至应用平台。

KC25 兼容门思科技及第三方 LoRaWAN 网关,可接入 ThinkLink、ChirpStack、The Things Network(TTN)等平台。

KC25 内置 EdgeBus(EB)虚拟机。用户可通过 EB 脚本编译生成固件,并通过 FUOTA(固件空中升级)远程部署。EB 虚拟机可在终端侧完成 RS-485 协议解析、COV(变化值上报)、告警触发和数据重组等业务逻辑。

1.2 应用领域

  • 工业现场
  • 电表抄表
  • 水文气象监测
  • 环保、市政等场景监测

1.3 主要特点

  • RS-485 接口
  • DC 5–24 V 供电
  • 内置 EB 虚拟机
  • 支持通过 LoRaWAN 进行 FUOTA
  • 支持 ThinkLink、ChirpStack 和 TTN
  • 支持 CN470、EU433、EU868、AS923、AU915、US902
  • 兼容基于 RS-485 的通信协议

2. 规格参数

2.1 接口概览

参数规格
接头类型2.54 mm 接线端子
接线数量4
指示灯4 个:RU、LR、TX、RX

2.2 技术规格

2.2.1 无线参数

参数规格
通信协议标准 LoRaWAN® 协议
区域标准CN470 / EU433 / EU868 / AS923 / AU915 / US902
发射功率最大 22 dBm,可配置
接收灵敏度-142 dBm(SF12、BW 125 kHz)
入网与工作模式OTAA / ABP,Class C

2.2.2 协议与配置

参数规格
按键触发短按查询并上传数据;长按 6–8 秒触发入网
参数配置通过 Network Server 下发指令

2.2.3 物理特性

参数规格
供电DC 5–24 V
接收电流< 8 mA
发射电流< 110 mA(发射功率 22 dBm)
工作温度-40°C~85°C
相对湿度≤ 95%,无凝结
防护等级IP53
材质与颜色铝合金,黑色
尺寸69 mm × 25 mm × 25 mm
安装方式DIN 导轨

3. 尺寸与接口

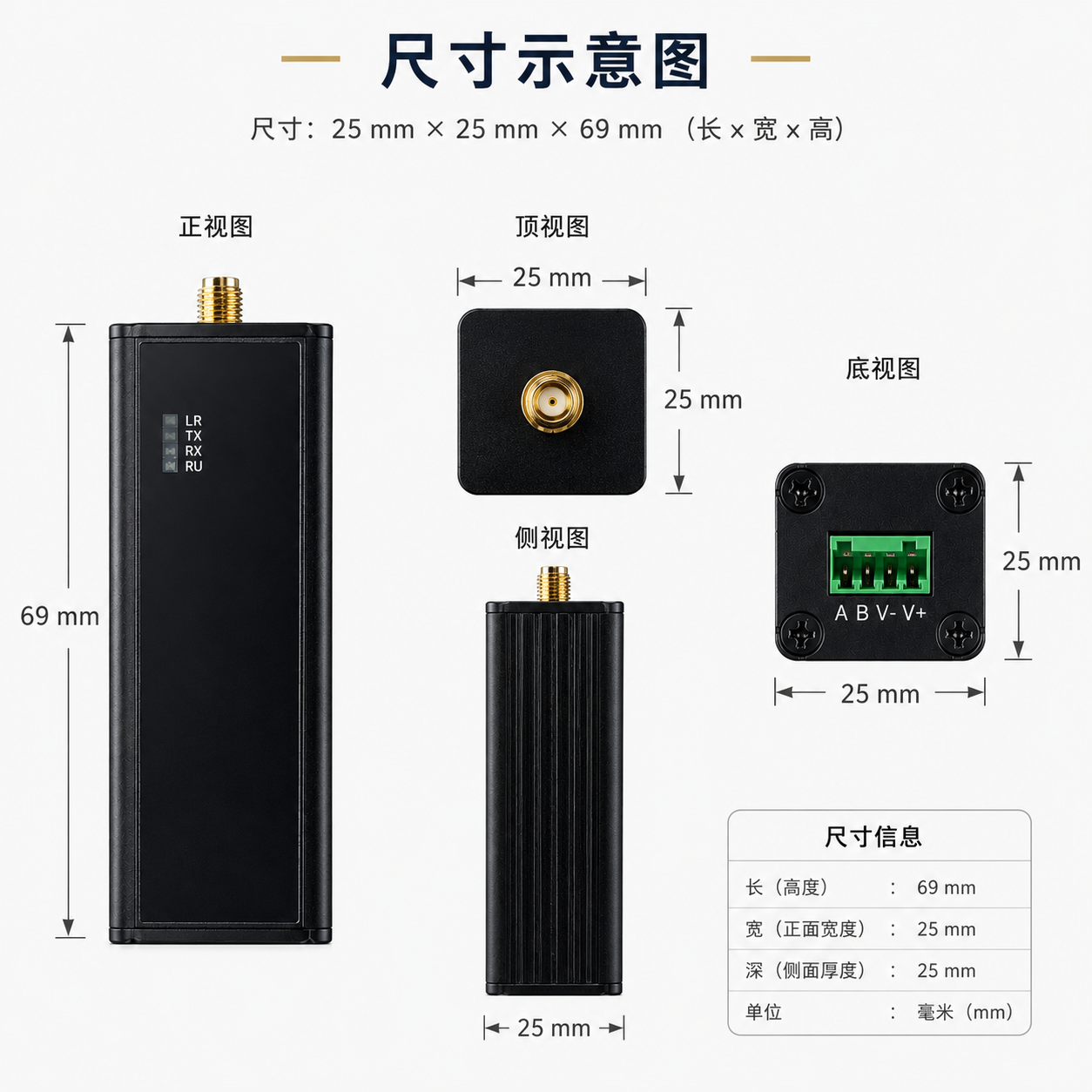

3.1 尺寸

KC25 尺寸示意图

3.2 接口定义

名称定义
ARS-485 A
BRS-485 B
V+直流电源正极
V-直流电源负极 / GND
触发按键短按查询并上传数据;长按超过 6 秒触发入网
RU系统运行指示灯;正常运行时每秒闪烁一次
LRLoRaWAN 数据状态指示灯;发送或接收数据时闪烁约 100 ms
TXRS-485 发送指示灯;发送数据时闪烁
RXRS-485 接收指示灯;接收数据时闪烁
螺纹接口LoRa 天线接口

4. 产品型号

4.1 型号示例

KC258-A2-AS923-N

4.2 型号组成部分解析

  • KC258:产品系列与射频频段。
    • KC25 表示第 2 代导轨式 RS-485 DTU。
    • 8 表示 800 MHz 及以上射频版本,适用于 EU868、AS923、AU915 和 US902。
    • 其他频段选项:4 表示 400 MHz 射频版本,适用于 EU433 和 CN470。
  • -A2:硬件与电源配置。
    • A 表示默认硬件配置。
    • 2 表示 DC 5–24 V 供电。
    • 其他电源选项:1 为空置位。
  • -AS923:LoRaWAN 区域标准。
    • AS923 表示设备支持 LoRaWAN AS923 区域参数。
    • 其他区域代码:CN470EU433EU868AU915US902;其中 US902 对应 LoRaWAN US915(902–928 MHz)区域参数。
  • -N:默认版本。
    • N 表示默认版本。
    • 其他值用于用户定制版或特殊版本。

4.3 整体型号含义

型号 KC258-A2-AS923-N 完整描述为:

这是一款第 2 代导轨式 RS-485 DTU,采用 800 MHz 及以上射频版本和默认硬件配置,支持 DC 5–24 V 供电,符合 LoRaWAN AS923 区域标准,末位为默认版本 N

5. 使用说明

5.1 网络拓扑

KC25 是标准 LoRaWAN 终端,正常工作需要 LoRaWAN 网关和 LoRaWAN Network Server。可使用门思科技或第三方 LoRaWAN 网关,并接入 ThinkLink、ChirpStack、TTN 等标准 LoRaWAN 网络。

KC25 LoRaWAN 网络拓扑

5.2 工作模式

5.2.1 EB 配置采集与上传任务

KC25 内置 EB 虚拟机,可通过 SDK 和 TypeScript 代码实现抄表及其他采集业务逻辑。参见 EdgeBus Compiler

5.2.2 通信测试

短按触发按键,可查询数据并触发一包上行数据。

5.2.3 入网

长按触发按键 6–8 秒,可触发设备重新入网。

5.3 安装说明

  1. 固定设备:将 KC25 卡入 DIN 导轨。
  2. 连接电源:断电状态下,将直流电源正极连接至 V+,负极连接至 V-
  3. 连接 RS-485:将外部 RS-485 设备的 A、B 端子分别连接至 KC25 的 AB 端子。
  4. 上电运行:接通电源并观察指示灯,确认 RU 灯正常闪烁后开始通信。

接线安全

接线前必须断开电源。电源电压应在 DC 5–24 V 范围内,且 RS-485 串口参数必须与外部设备一致。

6. 通信协议与参数

6.1 通信协议

业务通信协议由用户通过 EB 编译进行自定义。建议使用《PTL-D01 门思科技物联网终端应用层通用协议 V1.5》定义的格式。

6.2 参数修改

参数修改可参考 PTL-D01 第 5 章,通过端口 214 下发。EB 参数地址参见 EdgeBus App 参数说明

登录 ThinkLink,使用模板 MT-EB-POWER 添加设备。该模板使用物模型 MT-EB,包括:

  • [MT ACT] action:执行 reset、join、redo、读取参数等操作。
  • [MT ACT] transparent:通过端口 51 下发十六进制数据,经 RS-485 发送给子设备并返回响应。
  • [MT SET] app para:设置 EB 参数。
  • [MT ACT] debug modbus:输入 RS-485 地址和 Modbus 功能码进行在线调试。
  • ALARM:告警功能;需要配置触发规则。
