KS52 LoRaWAN水浸温湿度传感器技术手册V1.0 ​

产品介绍 ​

1.1.产品简介 ​

KS52 是一款基于LoRa®无线技术的数字式温湿度传感器，采用高精度传感元件实时采集环境温湿度数据，并可选择携带水浸传感器，通过LoRaWAN®协议周期性地将测量值上报至应用平台。用户可通过管理平台灵活配置采样与上报周期，默认设置为每15分钟上传一次数据。

KS52携带的水浸功能通过实时监测水浸事件，并进行报警，第一时间通知管理人员对水浸现场进行及时处理，用于对仓储、库房、工厂等事件进行保护，避免因水浸事件产生货物或设备的损失。

产品内置4节2700mAh大容量锂亚电池，凭借低功耗设计，典型应用场景下续航可达6年以上。依托LoRaWAN®标准通信协议，KS52具备远距离传输、低功耗运行等优势，支持接入门思科技及第三方LoRaWAN®网关，并兼容ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，实现对环境参数的远程监控与智能管理。

KS52具备IP65级高等防护，耐受户外复杂环境，广泛适用于智慧工业、智慧楼宇、仓储物流、农业监测等多种场景，满足全天候环境监测的应用需求。

1.2.主要特点 ​

  • IP65防护等级
  • 电池供电，10800mA时高性能锂亚电池，电池寿命可达6年以上
  • COV
  • 低功耗液晶显示屏
  • 温度精度：±0.3℃
  • 湿度精度：±3%RH
  • 支持ThinkLink/ChirpStack/TTN 平台对接
  • 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准

规格参数 ​

参数 ​

接口温湿度接头类型IP65防水传感器 （SHT41封装）
水浸接头点式/绳式
接线数量0
显示低功耗段码液晶
测量精度
采集周期5秒
温度精度±0.3℃
湿度精度±3%RH
参数值
§ 无线参数
通信协议标准LoRaWAN ®协议
地区标准CN470/EU433/EU868/AS923/AU915/Us902
发射功率最大支持22dBm（可改参数）
接收灵敏度-142dBm（SF=12，BW=125kHz）
入网/工作模式OTAA/ABP Class A
§ 协议/配置
测试/触发方式磁铁，2秒触发心跳数据，>6秒触发入网
参数配置通过NS下发指令
§ 物理特性
供电方式4 节 2700 毫安时 ER14505 锂亚电池
休眠电流< 5uA (25℃室温条件下)
发射电流< 110mA (22dBm 发射功率)
电池寿命6 年 （15 分钟上报周期，25℃室温条件下）
工作温度-40°C ~85°C
相对湿度≤95%（无凝结）
防护等级IP65
材质&颜色ABS+PC，白色
尺寸120mm72mm28mm
安装方式壁挂

尺寸与接口 ​

1LoRa天线接口
2传感器接口

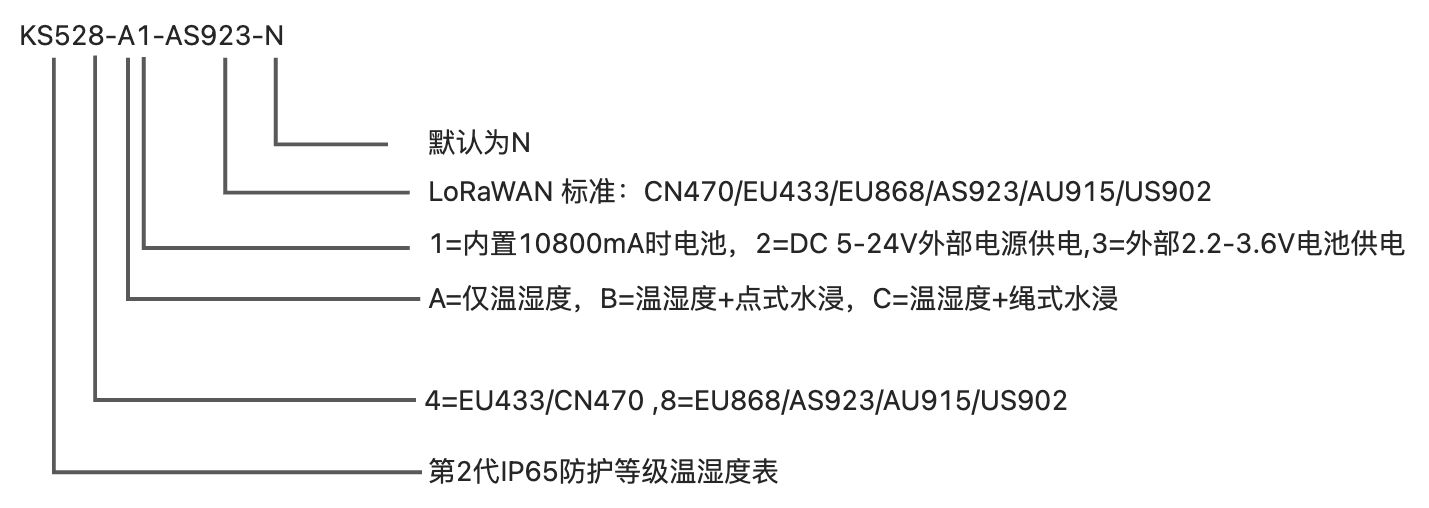

产品型号 ​

画板

示例：KS528-A1-AS923-N ，第2代IP65防护等级温湿度表，内置10800mA时电池，AS923标准

使用说明 ​

网络拓扑 ​

KS52 是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。该网络需包含 LoRaWAN 网关和网络服务器（NS），其中网关可选用门思科技自研产品或第三方兼容设备，而 NS 则必须具备协议解析与设备管理能力。

KS52 支持接入主流 LoRaWAN 网络平台，包括 ThinkLink、ChirpStack 和 The Things Network (TTN) 等，确保灵活部署与系统集成。用户可通过 ThinkLink 物联网平台 进行物模型配置，实现数据解析、业务逻辑处理、卡片视图展示等丰富功能，快速构建面向实际场景的应用系统。

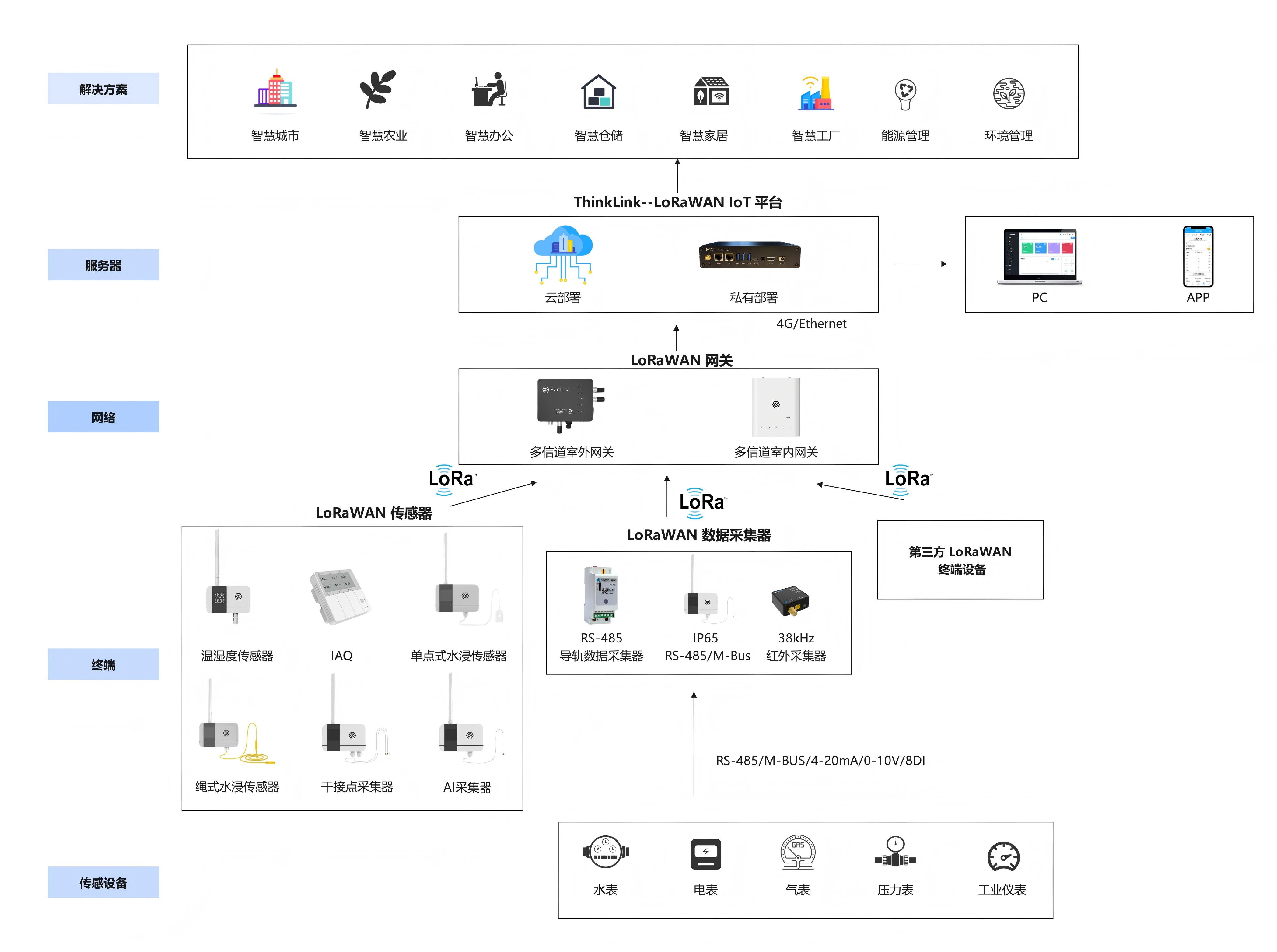

典型的 LoRaWAN 网络拓扑结构如下：

工作模式 ​

周期性采集和上传 ​

  • KS52 按5秒/次采集温湿度值，并按照设定周期上传温湿度值。上传周期可以通过NS下发进行设定。
  • KS52持续监测水浸状态，
  • 浸水事件发生后上传报警信息。
  • 上传报警信息之后进入保护机制，1分钟之内不再报警
  • 报警1分钟后，检测探头电平状态若没有浸水会再次上传信息

注意：无法检测不导电液体的浸泡状态，如有机溶剂，纯净水等。

COV上传 ​

KS52 支持COV模式，当温度或者湿度变化超过阈值时，即可触发一包数据上传。上传的协议格式与周期性上传格式相同。

KS52 默认COV 温度阈值为 1℃ ，默认COV湿度阈值为 5%RH。

通信测试 ​

使用磁铁在KS52贴二维码处长触发2s-4s ，即可触发一包上行测量数据

入网 ​

使用磁铁在KS52贴二维码处长触发6s-8s ，即可触发一包入网数据。

安装 ​

3.2.1 壁挂安装 ​

·将背板固定于墙面（保持背板箭头向上）

·将LoRa天线拧紧至天线接口

·将温湿度传感器挂扣于背板（传感器背部凹槽和背板凸起部分对准后，向下滑动）

3.2.2 单点式水浸安装示意图： ​

①将水浸垂直壁挂于墙面，水浸传感器背部有安装背板用于固定

②将LoRa天线拧紧

③水浸探头根部使用双面胶紧贴墙面，距离地面高度10cm处即可

注意事项：安装水浸时请确保在网关覆盖范围内

3.2.3 绳式水浸安装示意图： ​

①将水浸垂直壁挂于墙面，水浸传感器背部有安装背板用于固定

②将LoRa天线拧紧

③漏水检测延长绳

准备工具：冲击电钻，钻头，十字螺丝刀，卡扣

使用电钻预先在安装位置打孔，漏水检测器左右两侧会配安装孔，使用螺丝将于固定。再将延长线连接，使用卡扣把延长线固定于需要监测漏水的位置。

通信协议 ​

数据项和标识符 ​

  • [x] LoRaWAN 端口号=11

KS52 只支持1种数据格式，会按照设定的周期，周期性发送数据，当COV事件发生时会触发1帧上行数据。

示例(hex)：21 07 03 0C 6E A005 00 F604 8C03 DB 00 00

序号数据项示例起始地址长度描述
1版本号0x2101字节KS52 固定为0x21
2控制字0x0711字节KS52固定为0x07
3标识符0x0321字节KS52 固定为0x03
4硬件版本0x0C31字节十进制10表示V1.0，以此类推
5软件版本0x6E41字节十进制100表示V1.00，以此类推
6保留字节-52字节保留字节
7设备当前状态0x0071字节bit0:传感器状态
1-异常，0-正常
bit1:LoRaWAN模式
1-ClassC,0-ClassA
bit2:显示屏状态
1-异常,0-正常
bit4:水浸状态
1-有水,0-无水
8温度0x04F682字节参数值=(环境温度-1000)/10(℃)
9湿度0x038C102字节小端模式，单位：0.1%RH
10电池电压0xDB121字节($v*1.6/254+2) 单位为V
11RSSI0x00131字节参数值=RSSI-160(dBm)
12SNR0x00141字节SNR实际值（dB）

ThinkLink参考物模型 ​

登录 https://thinklink.manthink.cn

- 模型管理中搜索KS52
- 按照模板 MT-KS52 添加设备

参数修改 ​

KS52 支持通过 LoRaWAN 网络服务器（NS）下发指令的方式进行远程参数配置。\n参数修改采用门思科技应用层通用协议，所有参数配置指令均通过 LoRaWAN 端口 214 进行通信。

  • 通信端口：214
  • 功能码：0xCF（修改业务参数）
  • 多字节参数采用 小端模式
  • 参数配置成功响应：
plain
6F 01 00

配置参数地址表 ​

序号数据项默认值起始地址长度描述
1上传周期900404字节上传周期，单位秒
2采集周期51422字节小端模式，单位秒
3温度COV101441字节倍率 0.1，单位℃
4湿度COV201451字节倍率 0.1，单位 RH%

参数修改示例 ​

修改上传周期（单独一条命令） ​

示例：将上传周期修改为 900 秒

  • 十六进制表示：0x00000384
  • 小端格式：84 03 00 00
plain
CF 06 28 04 84 03 00 00

修改采集周期与 COV 参数（连续地址，一条命令） ​

示例参数设置如下：

参数目标值写入值
采集周期5 秒05 00
温度 COV1.0 ℃0A
湿度 COV2.0 %RH14
  • 起始地址：142（0x8E）
  • 连续长度：4 字节（142–145）
plain
CF 06 8E 04 05 00 0A 14

多条参数指令拼接下发示例 ​

在 NS 平台中，可将多条参数修改指令拼接为一次下行 Payload 下发，设备将按顺序解析并执行。

plain
CF 06 28 04 84 03 00 00 CF 06 8E 04 05 00 0A 14

注意事项 ​

  • 所有参数配置均需使用 LoRaWAN 端口 214
  • KS52 为 Class A 设备，需在一次上行数据后才能接收下行参数配置
  • 若参数配置无响应，请确认设备在线状态及网关覆盖情况
