GDO51 室外网关用户手册2.01

产品介绍

产品描述

GDO51 是门思科技针对LoRaWAN系统设计的室外多通道高性能网关。不仅适用于城市、工厂、园区等各类低功耗网络的建设，还适用于沙漠、草原、戈壁等恶劣环境下的数据采集和传输。由于具备强劲的处理能力和灵活的二次开发环境，还可以在边缘计算、AI、大数据等新一代的技术浪潮中发挥重要作用。

主要特点

• 支持内置TKL （内置LoRaWAN NS 和 物联网平台）
• 支持历史数据保存
• 支持物模型
• 支持 DashBoard
• IP67防护等级
• 支持POE、Type-C供电
• 支持4G、WIFI、以太网
• 最高支持 16个频点 （BW=125kHz）
• 最高支持32个解调器，可同时处理32包数据(16 x SF5-SF12 LoRa® demodulators，16 x SF5-SF10 LoRa® demodulators )
• 最高支持130个信道 （不通的SF、BW、频点的配置为一种信道）
• 发射功率：22dBm（Max）
• 接收灵敏度： -141dBm （SF=12，BW=125kHz）
• 支持US902、AU915、AS923、EU868、EU433、CN470 LoRaWAN标准
• SIM卡外置、调试接口外置，便于维护和维修
• 无缝连接到TTN 、 ChirpStack和Basicstaion等 LoRaWAN NetServer
• 支持远程维护和升级
• 基于网页的可视化和友好的配置

产品参数

电气参数

类别	参数	规格
§ 计算与存储
	SOC	LS1012A 64-bit ARM Cortex-A53 800MHz 2W
	内存类型/速率	Support DDR3L 1066 MHz
	内存容量	Memory:512MB
	存储	8GB EMMC
§ 软件功能
	平台	内置NS和物联网平台（内置TKL）
	协议/平台连接	支持 ThinkLink,Chirp stack,TTN,Basic station ,GWMP 协议
	数据库	支持 postgresql，redis 数据库
	历史数据	支持历史数据保存
	Leaf 模式	支持leaf模式
	物模型	支持物模型
	应用数据解析	支持应用数据解析
	可视化	支持DashBoard
§ LoRa
	工作频段	CN470: 470–510 MHz EU868: 863–870 MHz EU433: 433–434 MHz AS923: 920–928 MHz US902: 902–928 MHz AU915: 915–928 MHz
	通信速率	292bps～15.625kbps
	扩频因子	支持SF5～SF12
	发射功率	22dBm（Max）
	接收灵敏度	-141dBm（SF=12，BW=125kHz）
	天线类型	全向
	频点	最高支持16个（BW=125kHz）
	解调器	最高支持32个
	并发包数	可同时处理32包数据
	解调器构成	16 x SF5-SF12 LoRa® demodulators；16 x SF5-SF10 LoRa® demodulators
	信道	最高 130个
	信道定义/备注	不同的SF、BW、频点的配置为一种信道，BW=125kHz，总计65个信道
	工作模式	半双工
	单信道带宽	125KHz
§ 网络与回传
	Ethernet	1000M/100M
	4G 上行	网关默认4G上行使用，CAT1模组
	LTE-FDD 频段	B1/3/5/8
	LTE-TDD 频段	B34/38/39/40/41
	4G 部署特别注意	如计划部署的区域运营商使用的频段不在以上频段中，请联系门思科技技术人员更换适用的4G模组
§ 接口与授时
	USB Type-C 配置	USB-TypeC
	Ethernet 配置	Ethernet
	Wi-Fi 配置	WiFi
	SIM卡接口	nano SIM 外置接口（不需要开盖更换）
	授时	GPS/北斗
§ 供电
	供电	POE(48V)
	整机功耗	<5 W
§ 环境与结构
	工作温度	-40℃～70℃
	工作湿度	0%～95%RH
	防护等级	IP67
	重量	1.2KG
	尺寸	164x124x50mm
	安装方式	抱杆或壁挂安装

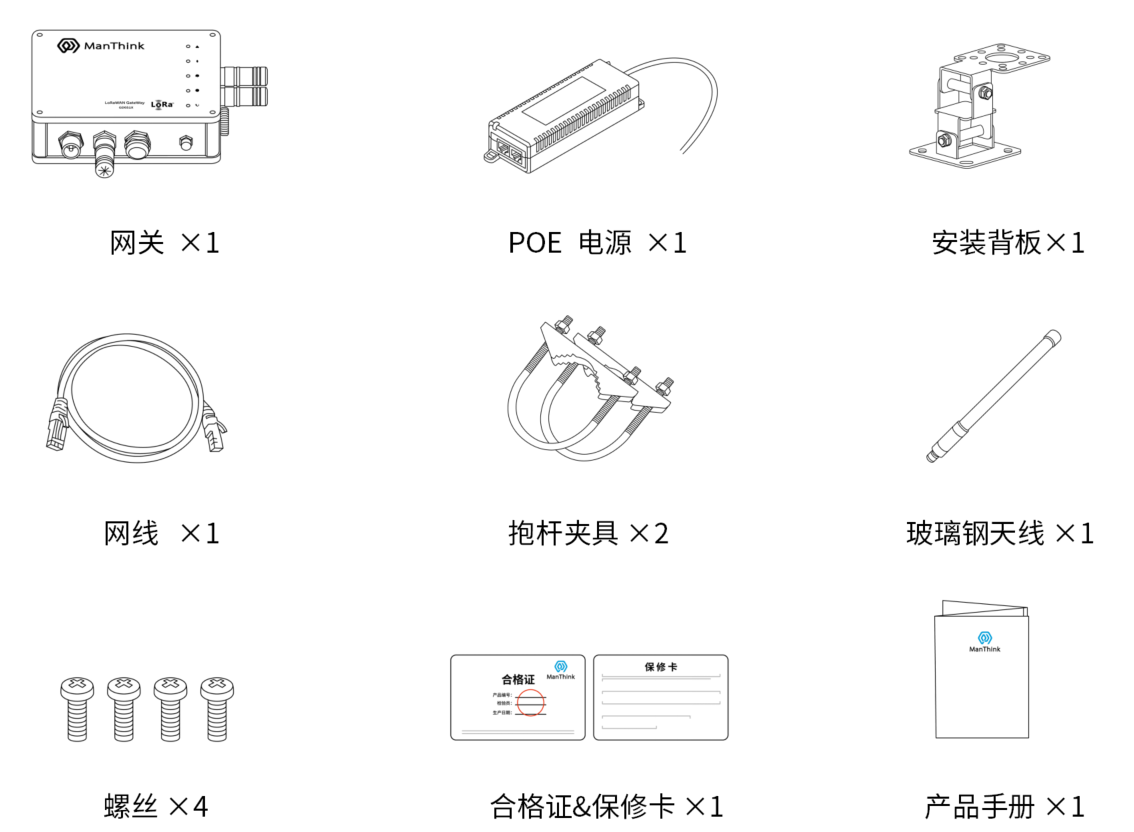

配件清单

网关主体

产品尺寸

接口说明

接口名称	说明
RF	LoRa天线接口
WIFI	WIFI天线接口
POE	POE电源接口
SIM	SIM卡槽
4G	4G天线接口
GPS	GPS天线接口

指示灯说明

指示灯	功能	状态		说明
	运行指示灯	常亮		系统启动时
		熄灭		系统正常运行，进入进程启动阶段
		每秒一次的闪烁频率		系统正常运行
	网络指示灯	蓝色
（有线网络的状态）	每秒一次的闪烁频率	网络连接正常
			每500毫秒一次的闪烁频率	网络连接异常
			快速闪烁	网络配置中
		绿色
（4G网络）	熄灭	网关没有安装4G模块
			常亮	网关安装了4G模块，但未插入SIM卡
			无节奏地闪烁	网关正在进行数据交互
	LoRa数据收发指示灯	红色	闪烁	网关正在发送一包数据
		蓝色	闪烁	网关接收到一包数据
	LAN状态灯	红色		系统控制
		蓝色		Wi-Fi连接状态
	故障指示灯	快速闪烁		启动过程的第2阶段
		熄灭		无故障
		闪烁		故障

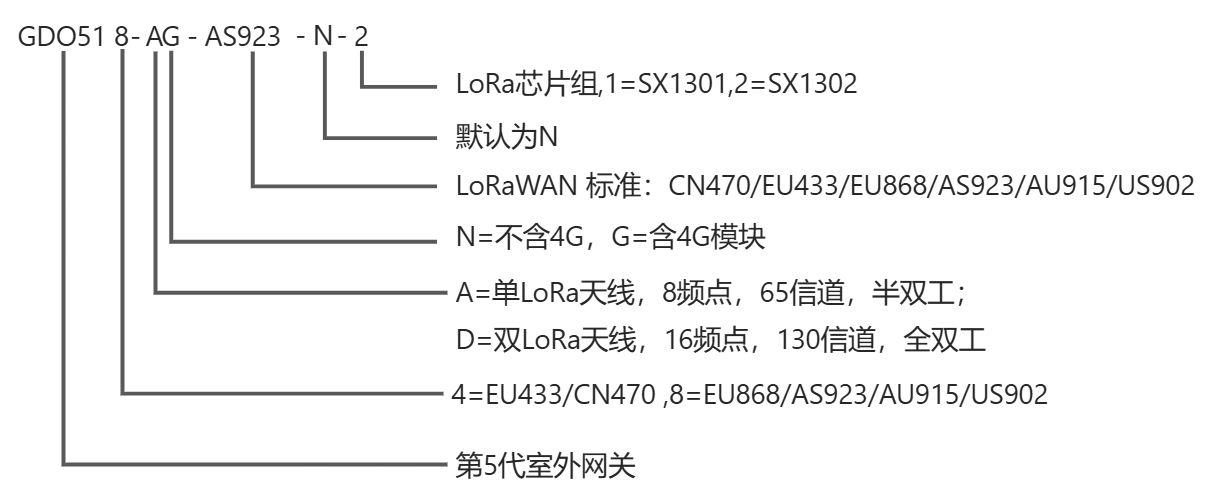

产品型号

如：GDO518-AG-AS923-N-2 ，为第5代室外网关，8频点65信道，支持4G，AS923标准，用SX1302芯片组

网关安装

注意：安装时不需要拆开网关外壳

安装方向

注意：产品正面视角如上图所示。GPS和4G天线接口向右，WiFi天线接口向下。在安装过程中，请确保产品方向和上图中一致，以便正确安装。

背板安装

• 将网关翻转至图示方向，确认背板与网关连接紧密
• 将螺丝对准螺丝孔，使用螺丝刀顺时针拧至螺丝不能转动为止。

网线安装

• 将防水堵头按以下顺序从右往左依次穿进网线，并将1、2、3、4部分组装紧密
• 将网线水晶头一端插入网关POE接口
• 将组装好的防水堵头部分移置水晶头方向，将其拧在POE接口上，确保组装好的防水堵头与POE接口紧密连接

SIM卡安装

• 拧开SIM接口上的防水盖
• 保持SIM卡金属贴片位置朝TYPE-C接口方向
• 将SIM卡插进卡槽，拧紧防水盖。

电源连接

• OUT口连接网关POE接口 (供电)
• IN口连接交换机或路由器 (供网 )，如有4G无需连接IN接口

玻璃钢天线安装

• [x] 将LoRa天线与网关RF接口连接

备注：选配lora天线时需要进行此步骤。

网关固定

壁挂固定

• 安装时使网关保持正面向上 (如图1）
• 在墙体中打好和背板支架孔位对应的四个孔洞，再打入膨胀螺栓(可先在墙体标记背板支架四个孔洞的位置)
• 将膨胀螺丝穿过背部支架，用工具拧入膨胀螺丝。

抱杆固定

• 安装时使网关保持正面向上状态（如图2）
• 确认抱杆直径在30mm-52mm之间
• 将抱杆夹具按图示位置，依次组合，拧紧螺丝即可。

注意事项

防水保护

• 使用绝缘胶带或防水材料将连接处进行包裹和密封，确保其不受潮湿和水分的侵入。
• 特别注意水分较容易进入的区域，如户外安装或暴露在雨水或湿度较高的地方。
• 将绝缘胶带紧密地缠绕在连接处，完全覆盖，并形成防水屏障。
• 定期检查防水情况，根据需要重新涂覆或更换绝缘胶带，以保持有效的防护。
• 确保所有连接和电缆都得到适当的密封和保护，以防止水分损害并维持安装的完整性。

网关防水

• 确保网关上的所有电缆入口点和连接器按照安装步骤进行正确密封
• 特别注意水分可能进入的区域，如电缆连接处、天线接口和电源输入端口。
• 在电缆入口点和连接器周围涂覆一层防水材料，完全覆盖以防止水分渗入。
• 定期检查防水情况，并根据需要重新涂覆或更换防水材料，以保持有效的防护。

POE适配器防水安装

• 选择适合的位置来安装POE适配器，确保它远离直接的水源或可能溅水的区域。
• 确保POE适配器垂直安装，连接口向下以防止水进入。
• 使用防水材料，如绝缘胶带或防水外壳，覆盖和密封POE适配器的连接处。
• 注意电缆的进入点，并确保它们被正确密封以防止水进入。
• 定期检查防水措施，并重新涂覆或更换任何受损或老化的材料。

请注意，防水要求可能因具体环境和安装条件而异。为确保有效的防水，请遵循最佳实践并在需要时咨询专业人士。

使用说明

网关配置

参考文档 ： \AN-25100108 网关配置

使用 ThinkLink

参考文档： \ThinkLink 使用说明书

连接 chirp stack

参考文档：\GW-AN08 通过basicstation连接chirpstack实践

连接 TTN

参考文档 ：\GW-AN09 通过basicstation连接TTN实践

联系我们

网址：www.manthink.cn

邮箱：info@manthink.cn

电话：+86-15810684257
