KS53 LoRaWAN温度传感器技术手册V1.0
1. 产品介绍
1.1.产品简介
本产品是一款基于LoRa®无线技术的数字式温度传感器，采用高精度传感元件实时采集环境温度数据，并通过LoRaWAN®协议周期性地将测量值上报至应用平台。用户可通过管理平台灵活配置采样与上报周期，默认设置为每15分钟上传一次数据。
依托LoRaWAN®标准通信协议，本产品具备远距离传输、低功耗运行等优势，支持接入各平台兼容的网关，并兼容ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，实现对环境参数的远程监控与智能管理。
具备IP65级高等防护，耐受户外复杂环境，广泛适用于智慧工业、智慧楼宇、仓储物流、农业监测等多种场景，满足全天候环境监测的应用需求。
1.2.主要特点
- IP65防护等级
- COV
- 低功耗液晶显示屏
- 温度精度：±0.5℃
- 支持ThinkLink/ChirpStack/TTN 平台对接
- 支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准
2. 规格参数
2.1. 参数
| 接口 | 接头类型 | IP65防水传感器 （DS18B20封装） |
|---|---|---|
| 接线数量 | 默认1米的传感器延长线 | |
| 显示 | 低功耗段码液晶 | |
| 测量精度 | ||
| 采集周期 | 5秒 | |
| 温度精度 | ±0.5℃ |
| 参数 | 值 |
|---|---|
| § 无线参数 | |
| 通信协议 | 标准LoRaWAN ®协议 |
| 地区标准 | CN470/EU433/EU868/AS923/AU915/Us902 |
| 发射功率 | 最大支持22dBm（可改参数） |
| 接收灵敏度 | -142dBm（SF=12，BW=125kHz） |
| 入网/工作模式 | OTAA/ABP Class A |
| § 协议/配置 | |
| 测试/触发方式 | 磁铁，2秒触发心跳数据，>6秒触发入网 |
| 参数配置 | 通过NS下发指令 |
| § 物理特性 | |
| 供电方式 | 导轨开关电源供电 |
| 休眠电流 | < 5uA (25℃室温条件下) |
| 发射电流 | < 110mA (22dBm 发射功率) |
| 工作温度 | -40°C ~125°C |
| 防护等级 | IP65 |
| 材质&颜色 | ABS+PC，白色 |
| 尺寸 | 120mm72mm28mm |
| 安装方式 | 壁挂 |
2.2. 尺寸与接口
| 1 | LoRa天线接口 |
|---|---|
| 2 | 传感器接口 |
| 3 | 电源接口 |

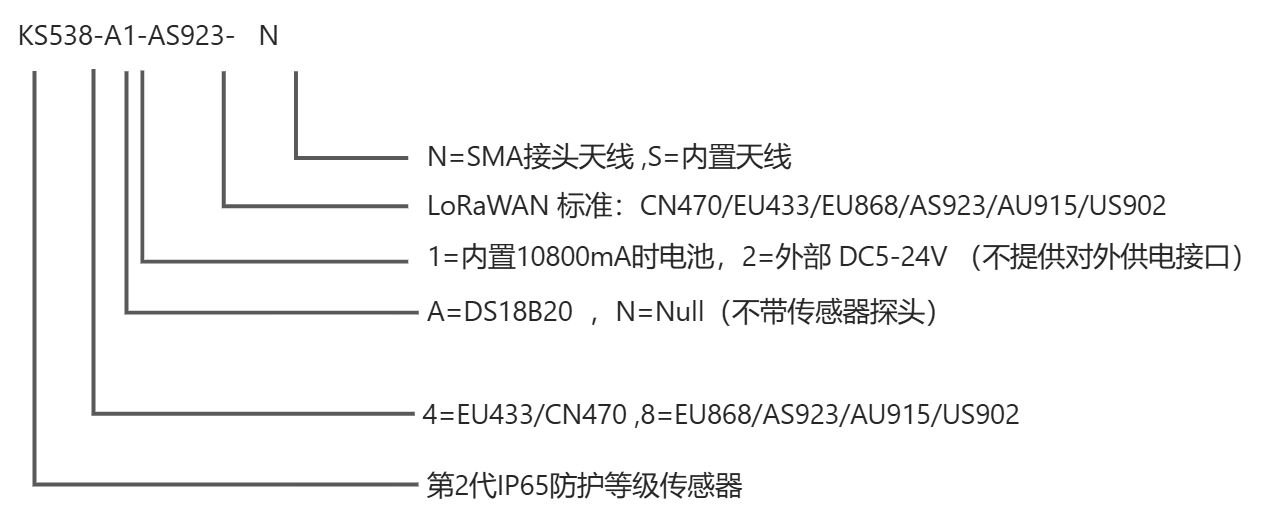

2.3型号列表
3. 使用说明
3.1. 网络拓扑
本产品是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。该网络需包含 LoRaWAN 网关和网络服务器（NS），其中网关可选用各品牌兼容网关，而 NS 则必须具备协议解析与设备管理能力。
支持接入主流 LoRaWAN 网络平台，包括 ThinkLink、ChirpStack 和 The Things Network (TTN) 等，确保灵活部署与系统集成。用户可通过 ThinkLink 物联网平台 进行物模型配置，实现数据解析、业务逻辑处理、卡片视图展示等丰富功能，快速构建面向实际场景的应用系统。

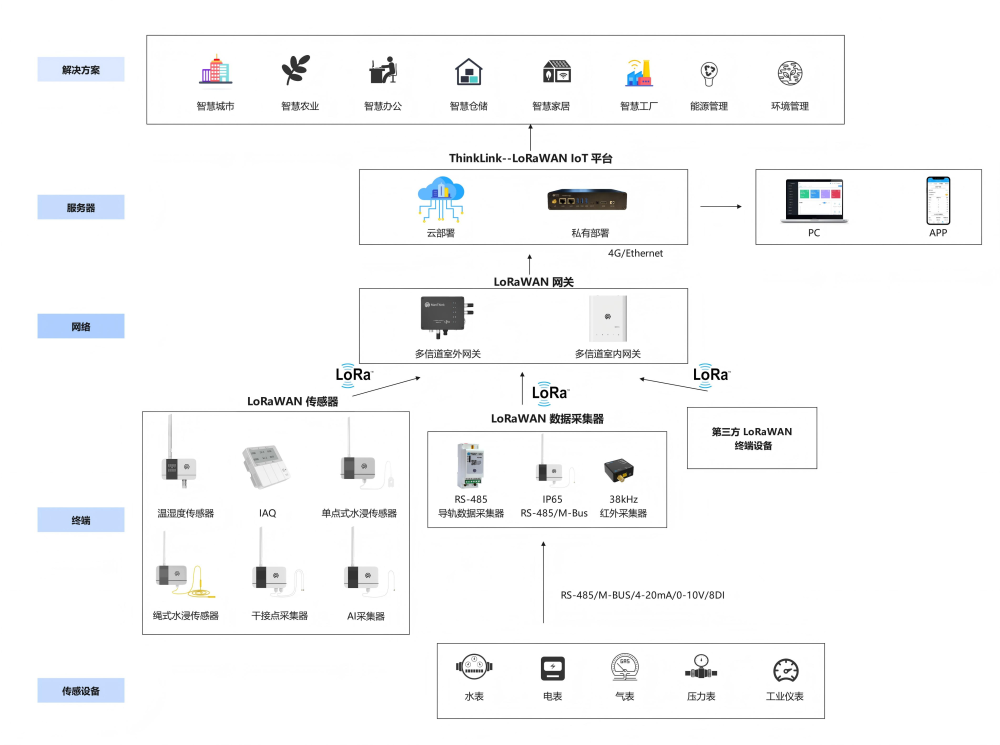

典型的 LoRaWAN 网络拓扑结构如下：
3.2. 工作模式
3.2.1. 周期性采集和上传
按5秒/次采集温度值，并按照设定周期上传温度值。上传周期可以通过NS下发进行设定。
3.2.2. COV上传
支持COV模式，当温度或者湿度变化超过阈值时，即可触发一包数据上传。上传的协议格式与周期性上传格式相同。
默认COV 温度阈值为 1℃ 。
3.2.3. 通信测试
使用磁铁在贴二维码处长触发1s-2s ，即可触发一包上行测量数据
3.2.4. 入网
使用磁铁在贴二维码处长触发6s-8s ，即可触发一包入网数据。
3.3. 安装
3.2.1.壁挂安装
·将背板固定于墙面（保持背板箭头向上）
·将LoRa天线拧紧至天线接口
·将温度传感器挂扣于背板（传感器背部凹槽和背板凸起部分对准后，向下滑动）
4. 通信协议
4.1. 数据项和标识符
LoRaWAN 端口号=11
只支持1种数据格式，会按照设定的周期，周期性发送数据，当COV事件发生时会触发1帧上行数据。
示例(hex)：82 21 05 00 A005 DB 0201
| 序号 | 数据项 | 示例 | 地址 | 长度 | 描述 | |
|---|---|---|---|---|---|---|
| 1 | 版本号 | 0x82 | 0 | 1字节 | 固定为0x82 | |
| 2 | 控制字 | 0x21 | 1 | 1字节 | 固定为0x21 | |
| 3 | 标识符 | 0x05 | 2 | 1字节 | 固定为0x05 | |
| 4 | 设备状态 | 0x00 | 3 | 1字节 | bit0:传感器状态 | |
| 1-异常，0-正常 | ||||||
| 5 | 温度 | 0x05A0 | 4 | 2字节 | 参数值=(环境温度*-1000)/10(℃) | |
| 6 | 电池电压 | 0xDB | 6 | 1字节 | ($v*1.6/254+2) 单位为V | |
| 7 | 保留字节 | 0x0102 | 7 | 2字节 |
4.2. ThinkLink参考物模型
登录 https://thinklink.manthink.cn
- 模型管理中搜索KS53
- 按照模板 MT-KS53 添加设备4.3. 参数修改
\PTL-D01 物联网终端应用层通用协议V1.5（内容见附件1）
4.3.1. 配置参数地址表
| 序号 | 数据项 | 默认值 | 起始地址 | 长度 | 描述 |
|---|---|---|---|---|---|
| 1 | 复位 | 只写 | 9 | 1字节 | 写0x01 |
| 2 | 上传周期 | 90 | 40 | 4字节 | 上传周期，单位秒 |
| 3 | 采集周期 | 5 | 142 | 2字节 | 小端模式，单位秒 |
| 4 | 温度COV | 10 | 144 | 1字节 | 倍率 0.1，单位℃ |
5.联系我们
电话：+86 15810684255
