通过 Basic Station 将 gwTool6/gwTool7 网关接入 ChirpStack

本文介绍如何将门思网关通过 LoRa Basics Station LNS 接入 ChirpStack。GD61/GD61x 使用 gwTool6；GDI51、GDO51、GDI52 使用 gwTool7。旧批次 GDI51/GDO51 的 WebServer 操作仍保留在 GW-AN08。gwTool6 v1.0.3 的步骤已按当前界面与源码复核，但未在文档测试网关上保存配置、切换驱动或验证平台连通性。

适用范围与准备工作

准备以下信息：

• 网关的 Gateway EUI、出厂区域和工作频点；
• 可管理 ChirpStack 租户和网关的账号；
• 已启用 Basic Station 后端的 ChirpStack Gateway Bridge；
• gwTool6 可访问的 wss://<域名>:<端口>；gwTool7 仅在隔离测试网络中可按交付固件使用 ws://；
• 与该域名匹配的服务器证书信任链；
• 部署要求的认证材料，以及不会因 LoRa 驱动切换而中断的备用管理链路。

gwTool6 的 ChirpStack 组合提供 Semtech UDP 和 BasicStation LNS，不提供 ChirpStack CUPS 或 MQTT。本文采用 BasicStation LNS。

配置 ChirpStack Gateway Bridge

在服务器侧完成以下工作：

1. 将 Gateway Bridge 后端设为 Basic Station，并配置监听地址。
2. 配置与网关硬件、区域和工作频点一致的 router configuration。
3. 为公网或跨网段部署启用服务器 TLS，安装服务器证书和私钥。
4. 选择认证方式：
   • 服务器 TLS：网关校验服务器证书；
   • 双向 TLS：服务器还校验每台网关的客户端证书；
   • 无 TLS/无认证：仅适合隔离测试环境，但不能直接用于当前 gwTool6 的 BasicStation LNS 表单。
5. 确认 DNS、端口、防火墙、证书域名和系统时间均正确。

当前界面的 URI 限制

gwTool6 v1.0.3 的直接 LNS 地址必须以 wss:// 开头，不能填写明文 ws://。如果 Gateway Bridge 只监听明文 WebSocket，应先由部署管理员增加受信任的 TLS 终止层，再把其 wss:// 地址交给网关；不要用无关字段绕过校验。

在 ChirpStack 注册网关

1. 在目标租户下创建网关。
2. Gateway ID 填写设备的 16 位十六进制 Gateway EUI，字符大小写不影响数值，但前导零不能省略。
3. 选择与 Gateway Bridge router configuration 和网关射频硬件一致的区域配置。
4. 保存后打开网关详情或事件页面，用于后续核对 Last seen 和上行事件。

不要把示例 EUI 注册为真实设备，也不要把真实 EUI、Token、私钥写入公开截图。

网关配置

配置前核对

在 gwTool6“概览”和“LoRaWAN NS”记录当前固件、区域标准、Gateway EUI、上行驱动、出口方式和服务器。确认没有 OTA、配置写入或关键下行业务。

Basic Station 与 Packet Forwarder 互斥。保存后若发生驱动切换，LoRa 转发会冷重启并中断约 30～60 秒；管理页面也可能需要重新打开。

gwTool6

1. 登录 gwTool6，打开“LoRaWAN NS”。
2. “供应商”选择 ChirpStack。
3. “协议”选择 BasicStation LNS；确认“上行驱动”显示 BasicStation 和“保存后切换”。
4. “LNS 地址”填写完整的 wss://<Gateway-Bridge 域名>:<端口>。
5. “CA 证书 trust（PEM）”填写签发服务器证书的根证书或所需中间证书链。
6. 按服务器部署选择认证方式并填写对应材料。
7. 在维护窗口单击“保存并应用”，等待 LoRa 转发恢复；重新进入本页，核对“当前生效”而不是只看表单选择值。

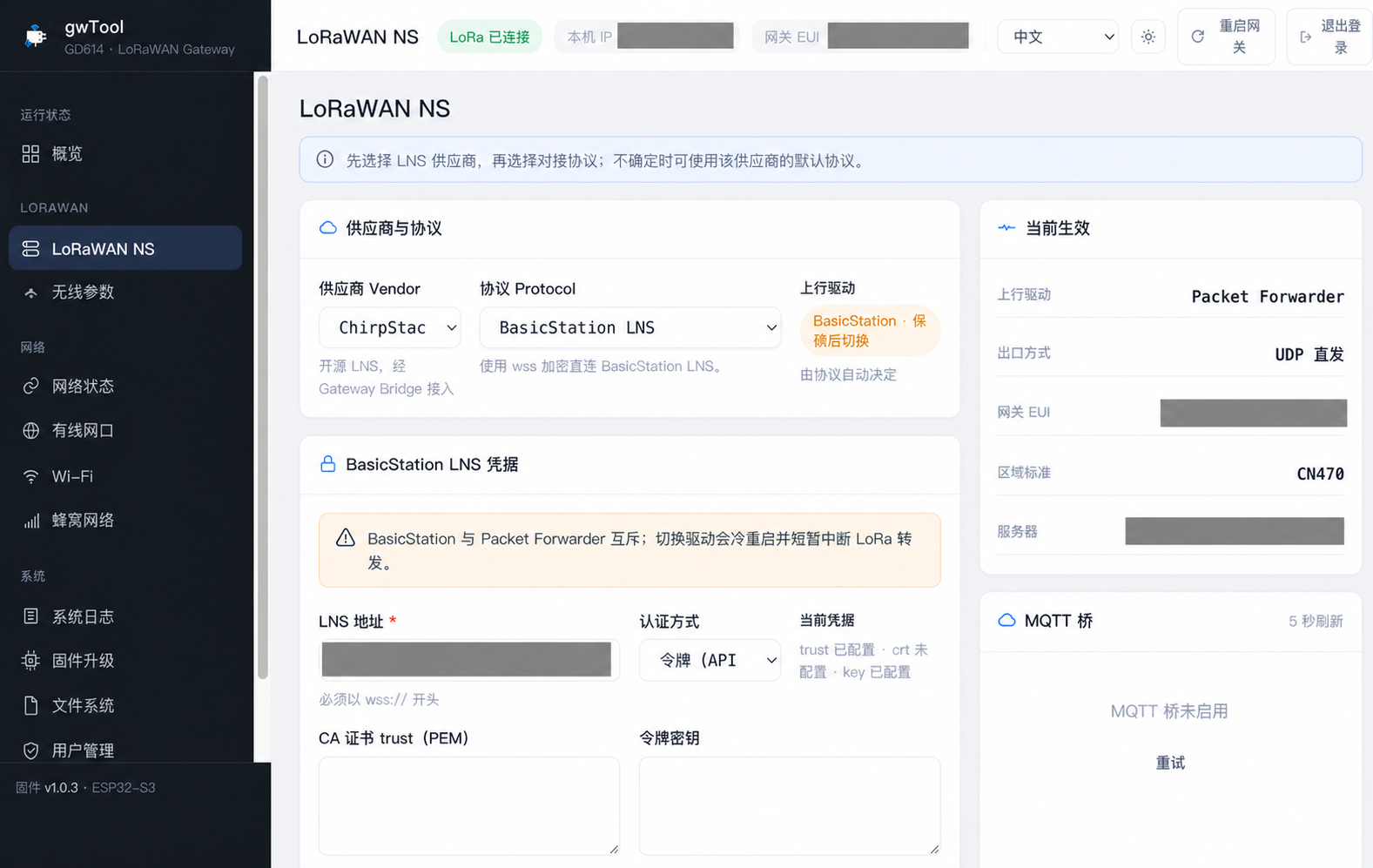

截图仅用于标示供应商、协议和字段位置；灰色遮罩覆盖了测试环境标识。截图中的凭据状态不代表推荐部署值。

凭据选择与部署差异

服务器侧方案	gwTool6 认证方式	填写内容
服务器 TLS，不验证客户端	令牌（API Key）	trust 必填；只有 TLS 代理明确要求 Bearer Token 时才填写令牌，否则按交付方案处理
Gateway Bridge 双向 TLS	客户端证书	trust、该网关客户端证书和匹配私钥
明文 ws://	不支持直接填写	在服务器前增加 TLS 终止层，或使用经评审的其他协议

ChirpStack Gateway Bridge 原生 Basic Station 部署常见的是服务器 TLS 或双向 TLS。令牌认证通常由前置代理实现；不要把 ChirpStack Web API Token、其他平台 API Key 或客户端私钥填入相似字段。

使用双向 TLS 时，客户端证书身份必须符合 Gateway Bridge 的部署规则。证书的 CN、Gateway EUI 映射、有效期和轮换方式应由平台管理员确认。

gwTool7

适用型号：GDI51、GDO51、GDI52。

1. 登录 gwTool7，进入“LORAWAN → LoRaWAN NS”。
2. 在 NS1 将“服务器位置”设为“远端”，“供应商”选择 ChirpStack，“协议”选择 BasicStation LNS (basicstation_lns)。
3. 在“服务器 URI”填写完整的 ws:// 或 wss:// Gateway Bridge 地址。截图中的 wss://chirpstack.example.com:3001 仅为格式示例。
4. 使用 TLS 时在“CA 证书 (trust)”选择或上传签发服务端证书的 CA；双向 TLS 还需配置该网关自己的客户端证书和客户端私钥。
5. 保存后等待相关服务恢复，重新读取页面，确认协议、地址和证书状态没有回退。

固件差异

gwTool7 不同交付固件显示的供应商、证书和备用 NS 控件可能不同。不能只凭控件可见判断配置生效，必须完成平台侧和报文侧验证。

验证连接

1. 等待驱动切换完成：gwTool6 核对“当前生效”为 Basic Station 和目标服务器；gwTool7 重新读取 LoRaWAN NS 页面，确认协议、地址和证书状态没有回退。
2. 检查系统日志；gwTool7 同时打开“LORAWAN → 报文监控”，确认没有 DNS、WebSocket、TLS、证书或系统时间错误。
3. 在 ChirpStack 网关页面确认 Last seen/在线时间开始更新。
4. 触发一个已知终端上行，在 ChirpStack 网关事件中核对 EUI、频段、频点和时间。
5. 在允许的维护窗口执行一次受控下行，确认上下行都经过同一网关。

只有平台在线、已知上行和受控下行均通过，才能判定对接完成。仅看到表单可选或保存成功不等于平台连通。

故障排查

现象	检查项
gwTool6 页面拒绝 LNS 地址	必须使用完整 wss:// URI；gwTool6 v1.0.3 不接受 ws://
WebSocket 无法连接	DNS、端口、防火墙、反向代理路径和 Gateway Bridge Basic Station 监听状态
TLS 握手失败	网关系统时间、服务器证书域名、trust 链、证书有效期；双向 TLS 再检查客户端证书和私钥
连接后立即被拒绝	服务器认证模式、客户端身份映射，以及代理是否要求正确的 Token
网关在线但无上行	Gateway EUI、区域、8 个频点、router configuration、天线和终端信道计划
上行正常但无下行	ChirpStack/Gateway Bridge 日志、下行窗口、网络延迟、时间同步和发射频点
保存后仍显示 Packet Forwarder 或配置回退	等待 30～60 秒后重新读取；检查交付固件支持、保存结果和系统日志，不要连续重复重启

官方参考：ChirpStack 网关配置；Gateway Bridge 配置。
