KS61 LoRaWAN开关型86盒室内空气质量监测器

产品介绍

产品简介

KS61是一款集多功能与精巧设计于一体的86型墙面开关式室内环境监测传感器。它可实时监测PM2.5（零火线版本支持）、温度、湿度、光照强度、CO₂、TVOC以及人体移动（PIR）等多种环境参数，并配备电子墨水屏，支持本地直观查看空气质量数据，信息清晰易读。

KS61采用标准86盒尺寸设计，内置三个物理按键，安装便捷，可直接替换传统墙壁开关。在启用远程控制功能后，用户可通过网络实现对开关通断的智能操控，兼顾本地操作习惯与远程智能化管理。

该产品基于LoRa®无线技术，支持标准LoRaWAN®协议，具备远距离通信和超低功耗的优势，适用于大范围、长续航的物联网部署场景。KS61兼容门思科技及第三方LoRaWAN®网关，并可无缝接入ThinkLink、ChirpStack、The Things Network（TTN）等主流物联网平台，轻松实现环境数据的采集、远程监控、智能分析与节能联动控制，广泛适用于智慧办公、智能家居及楼宇管理系统。

主要特点

86盒安装，可对原有的86盒开关直接替换
支持3个硬开关
支持PM2.5、温度、湿度、光照、CO₂、TVOC 、 PIR 七种环境参数监测
墨水屏显示
支持单火/零火供电（两个版本）
支持RS-485接口(零火版支持）
支持ThinkLink/ChirpStack/TTN 平台对接
支持US902,AU915,AS923,EU868,EU433,CN470 LoRaWAN标准

规格参数

参数

接口	按键开关	3个
	显示	墨水屏

参数	值
§ 测量
温度	采集周期 10秒，精度 ±1℃，范围 -20℃ - 60℃ （零火版）采集周期 10秒，精度 ±3℃，范围 -20℃ - 60℃ （单火版）
湿度	采集周期 10秒，精度 ±3%RH，范围 0 - 100%
PIR	触发式，水平 80°，垂直55°，有效距离5米
光照度	采集周期 10秒，测量范围 0.01 lux - 83 k lux （按L0-L3分级） L0 : <100lux L1 : <200lux L2 : <500lux L3 : >500lux
CO2	采集周期 10秒，精度±40.0 ppm ±5.0 %m.v. 范围 400 - 5000ppm
TVOC	采集周期 10秒，精度±15 VOC Index points or % m.v.<br>范围：1 - 500 VOC Index points
PM2.5	采集周期 180秒，精度±10% ，范围： 0 - 1000μg/m³ （零火版）采集周期 3小时，精度±10% ，范围： 0 - 1000μg/m³ （单火版）
PM1.0	精度±10% ，范围： 0 - 1000μg/m³ （默认不显示，通过LoRaWAN通道上传）采集周期 180秒（零火版）采集周期 3小时（单火版）
PM10	精度±25% ，范围： 0 - 1000μg/m³ （默认不显示，通过LoRaWAN通道上传）采集周期 180秒（零火版）采集周期 3小时（单火版）
§ 无线参数
通信协议	标准LoRaWAN ®协议
地区标准	CN470/EU433/EU868/AS923/AU915/Us902
发射功率	最大22dBm（零火版）最大 14dBm（单火版）
接收灵敏度	-142dBm（SF=12，BW=125kHz）
入网/工作模式	OTAA/ABP Class A
§ 协议/配置
测试/触发方式	长按1号开关 2秒触发心跳数据 6秒触发入网
参数配置	通过NS下发指令
§ 物理特性
供电方式	单火线/零火线
接收电流	< 8mA (25℃室温条件下)
发射电流	< 110mA (22dBm 发射功率)
平均功耗	<100mW
工作温度	-40°C ~85°C
相对湿度	≤95%（无凝结）
防护等级	IP30
材质&颜色	ABS+PC，白色
尺寸	86mm86mm17mm (17mm为墙外的厚度)
安装方式	86盒嵌入式安装

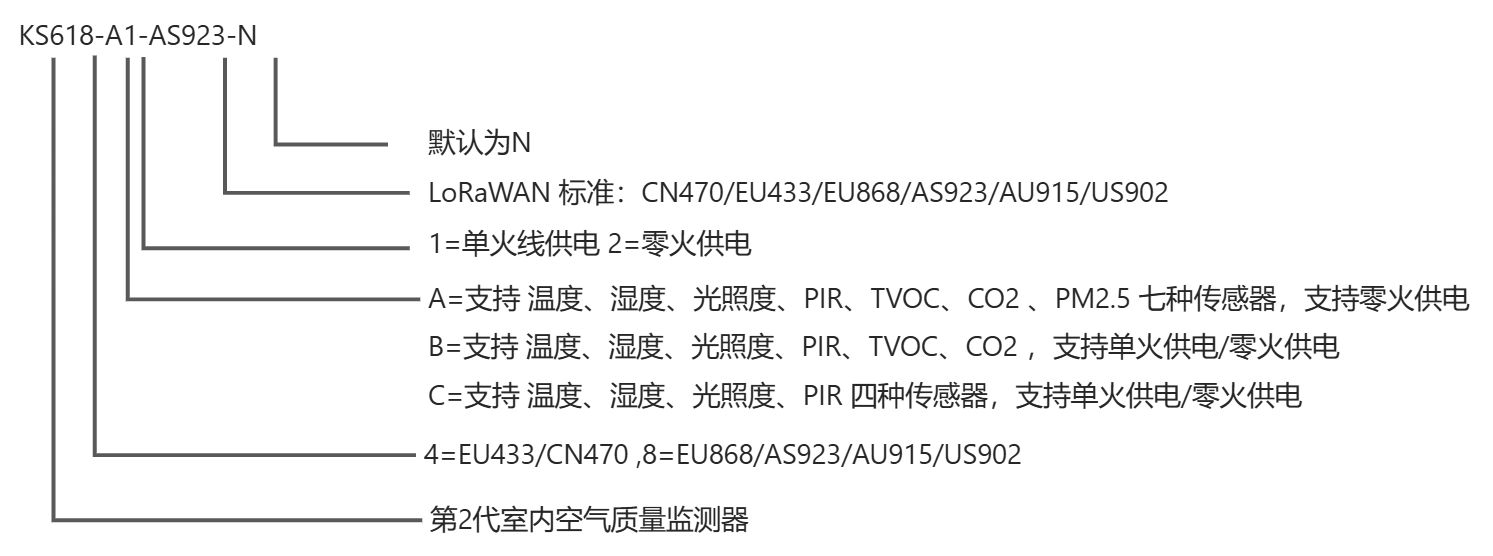

产品型号

例如：KS618-A2-AS923-N ，第2代室内空气质量监测仪，七合一传感器，零火线供电，AS923标准

使用说明

网络拓扑

KS61 是一款符合标准 LoRaWAN 协议的终端设备，其正常运行依赖于完整的 LoRaWAN 网络支持。该网络需包含 LoRaWAN 网关及网络服务器（NS）。KS61 可接入门思科技自研网关或第三方兼容网关，并支持连接主流 LoRaWAN 网络服务器，如 ThinkLink、ChirpStack 和 The Things Network（TTN）等。

通过门思科技 ThinkLink 物联网平台，用户可便捷配置物模型，实现业务功能定义、卡片视图展示及其他个性化业务逻辑，快速构建应用场景。

典型的 LoRaWAN 网络拓扑结构如下：

工作模式

采集和上传

KS61 按照预设的固定周期进行数据采集，并支持三种上传模式：周期性上传、事件触发上传和变化值上传（COV）。

在周期性上传模式下，KS61 将按设定的时间间隔，定时上报所有传感器的完整数据。对于支持 COV（Change of Value）的变量，当其数值变化超过预设阈值时，系统将自动触发一次数据上传。此外，PIR（人体感应）和开关状态等事件型变量，则在状态发生改变时立即触发单次数据上报。

所有上行数据均采用统一的数据包格式，确保传输的一致性与解析效率。整体采集与上传机制结合了定时、阈值和事件驱动三种策略，兼顾数据完整性与响应实时性。

测量

	温度	采集周期 10秒	COV，默认 1℃
	湿度	采集周期 10秒	COV，默认 5%
	PIR	触发式	触发
	光照度	采集周期 10秒，
	CO2	采集周期 10秒	COV, 默认100
	TVOC	采集周期 10秒	COV，默认50
	PM2.5	采集周期 180秒（零火版）
采集周期 3小时（单火版）

通信测试

通过开关开断一次，即可以实现一包数据触发上行。

入网

长按开关3（最右侧开关）6秒以上，触发入网操作。

通信协议

参考 \PTL-D01 门思科技物联网终端应用层通用协议V1.5

数据项和标识符

[x] LoRaWAN 端口号=11

KS61 只支持1种数据格式，会按照设定的周期，周期性发送数据，当COV事件发生时会触发1帧上行数据。

示例(hex)：82 24 07 00 ED00 4902 2402 0200 44000000 01 01 07 40 27502642

序号	数据项	示例	起始地址	长度	描述
1	版本号	0x82	0	1字节	KS61 固定为0x82
2	控制字	0x24	1	1字节	KS61固定为0x24
3	标识符	0x07	2	1字节	KS61 固定为0x07
4	状态标识	0x00	3	1字节	>0 为故障，=0 正常
5	温度	0x00ED	4	2字节	Int16，小端模式，单位0.1℃
6	湿度	0x0249	6	2字节	Int16，小端模式，单位0.1RH%
7	CO2	0x0204	8	2字节	Int16，小端模式，单位 ppm
8	光照度	0x0002	10	2字节	Int16，小端模式，单位 lux
9	TVOC	0x00000004	12	4字节	Int32，小端模式，单位 ug/m³
10	保留	0x01	16	1字节	保留
11	PIR	0x01	17	1字节	uint8，>0 有人，=0 无人
12	开关状态	0x07	18	1字节	uint8，bit0-bit3 分别对应3个开关状态（从左到右开关1-3）
=0 为开断，=1为闭合
13	PM2.5	0x42265027	20	4字节	小端模式，单位 ug/m³

ThinkLink 解析规则

javascript

let payload = Buffer.from(msg?.userdata?.payload, "base64");
    let port=msg?.userdata?.port;
    //let preTelemetry = device?.telemetry_data?.[thingModelId];
    function parseSharedAttrs(payload) {
        if (port!=214||payload[0]!=0x2F) { return null}
        let shared_attrs ={}
        shared_attrs.content = payload.toString('hex')
        if (payload.length<5) { return null}
        let size=payload.length-4
        let regAddress=payload[2]
        for (let i=0; i<size; i++) {
            regAddress=payload[2]+i
            switch (regAddress) {
                case  58:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.period_data = payload.readUInt16LE(4+i)
                    break;
                case 152:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.enable = "0x"+payload.readUInt8(4+i).toString(16).padStart(2, '0')
                    break;
                case 153:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_temperatrue = payload.readUInt8(4+i)*0.1
                    break;
                case 154:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_humidity = payload.readUInt8(4+i)
                    break;
                case 155:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_tvoc = payload.readUInt8(4+i)
                    break;
                case 156:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_co2 = payload.readUInt8(4+i)
                    break;
                case 157:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.cov_pm25 = payload.readUInt8(4+i)
                    break;
                case 158:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.pir_delay = payload.readUInt16LE(4+i)
                    break;
                case 160:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold1 = payload.readUInt16LE(4+i)
                    break;
                case 162:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold2 = payload.readUInt16LE(4+i)
                    break;
                case 164:
                    if  ( size<(2+i) ) { break }
                    shared_attrs.lux_threshold3 = payload.readUInt16LE(4+i)
                    break;
                case 166:
                    if  ( size<(1+i) ) { break }
                    shared_attrs.pir_mask ="0x"+ payload.readUInt8(4+i).toString(16).padStart(2, '0')
                    break;
                default: break
            }
        }
        if (Object.keys(shared_attrs).length == 0) {
            return null
        }
        return shared_attrs;
    }
    function parseTelemetry(payload){
        if (port!=11) { return null}
        if (payload[0]!=0x82||payload[1]!=0x24||payload[2]!=0x07){  return null }
        let telemetryData={}
        if (payload.length <24) {   return null }
        if (payload[3]>0) {
            telemetryData.status="fault"
            return telemetryData
        }
        telemetryData.temperatrue=Number((payload.readInt16LE(4)/10).toFixed(1))
        telemetryData.humidity=Number((payload.readInt16LE(6)/10).toFixed(1))
        telemetryData.co2=Number(payload.readInt16LE(8))
        telemetryData.light=Number(payload.readInt16LE(10))
        telemetryData.tvoc=Number(payload.readInt32LE(12))
        let pirval=payload.readUInt8(17)
        telemetryData.pir= (pirval>0)?1:0
        let relayval =payload.readUInt8(18)
        telemetryData.relay1=((relayval&0x01)===0x01)?1:0
        telemetryData.relay2=((relayval&0x02)===0x02)?1:0
        telemetryData.relay3=((relayval&0x04)===0x04)?1:0
        telemetryData.pm25=Number((payload.readFloatLE(20)).toFixed(2))
        return telemetryData
    }
    let appData= parseTelemetry(payload)
    let sattrs=parseSharedAttrs(payload)
    return {
        telemetry_data: appData,
        server_attrs: null,
        shared_attrs: sattrs,
    }

参数修改

\PTL-D01 门思科技物联网终端应用层通用协议V1.5

配置参数地址表

序号	数据项	默认值	起始地址	长度	描述
1	复位	只写	9	1字节	写0x01
2	上传周期	900	40	2字节	上传周期，单位秒
3	功能使能位		152	1字节	bit0-bit6 分别对应不同功能使能位，=0 不使能，=1使能
bit0 : 温度
bit1 : 湿度
bit2 ：TVOC
bit3 ：光照度
bit4 ：CO2
bit5 ：PM2.5
bit6 ：光照控制使能位
4	温度COV	10	153	1字节	倍率 0.1，单位℃
5	湿度COV	20	154	1字节	倍率 0.1，单位 RH%
6	TVOC COV	50	155	1字节
7	CO2 COV	100	156	1字节	单位 ppm
8	pm2.5 COV	10	157	1字节	单位 ug/m³
9	PIR 延时	1800	158	2字节	uint16，小端模式，单位秒
PIR无人状态二次确认延时，
10	光照度阈值1	100	160	2字节	uint16，小端模式，单位 lux
光照度阈值1
11	光照度阈值2	100	162	2字节	uint16，小端模式，单位 lux
光照度阈值2
12	光照度阈值2	100	164	2字节	uint16，小端模式，单位 lux
光照度阈值3
13	PIR控制掩码	0x07	166	1字节	PIR 有人开灯的控制掩码，bit0-bit3有效。当为1时，PIR检测到人，则开灯

联系我们

网址：www.manthink.cn

邮箱：info@manthink.cn

电话：+86 15810684257
