AN-25100201 网关内置NS使用说明 ​

打开NS节点导入页面 ​

获取网关IP地址 ​

您可以通过以下两种方式访问网关的NS管理界面：

  • 方式一：通过网关的局域网IP地址访问\n确保您的设备与网关处于同一局域网，获取网关的IP地址（获取方法详见：网关IP获取指南）。
  • 方式二：连接网关的WiFi AP\n连接网关默认的WiFi热点（SSID和密码请参考产品说明书），连接到网关的wifi热点后，可通过192.158.1.1 访问网关。

【注】需要确认网关的wifi工作在默认的 AP 模式，如果修改了网关的AP模式到client模式，那么就找不到网关的wifi热点了

内置NS的配置 ​

以下操作都是在webConf页面下进行。

打开ThinkOne的配置 ​

ThinkOne 主要负责LoRaWAN MAC的设备鉴权，协议解析等功能，并将解析后的数据发送到AS服务器。

默认网关内部的ThinkOne是打开的，但是 downEnable是关闭的，主要为了避免网关连接到其他NS上之后导致的数据双发。

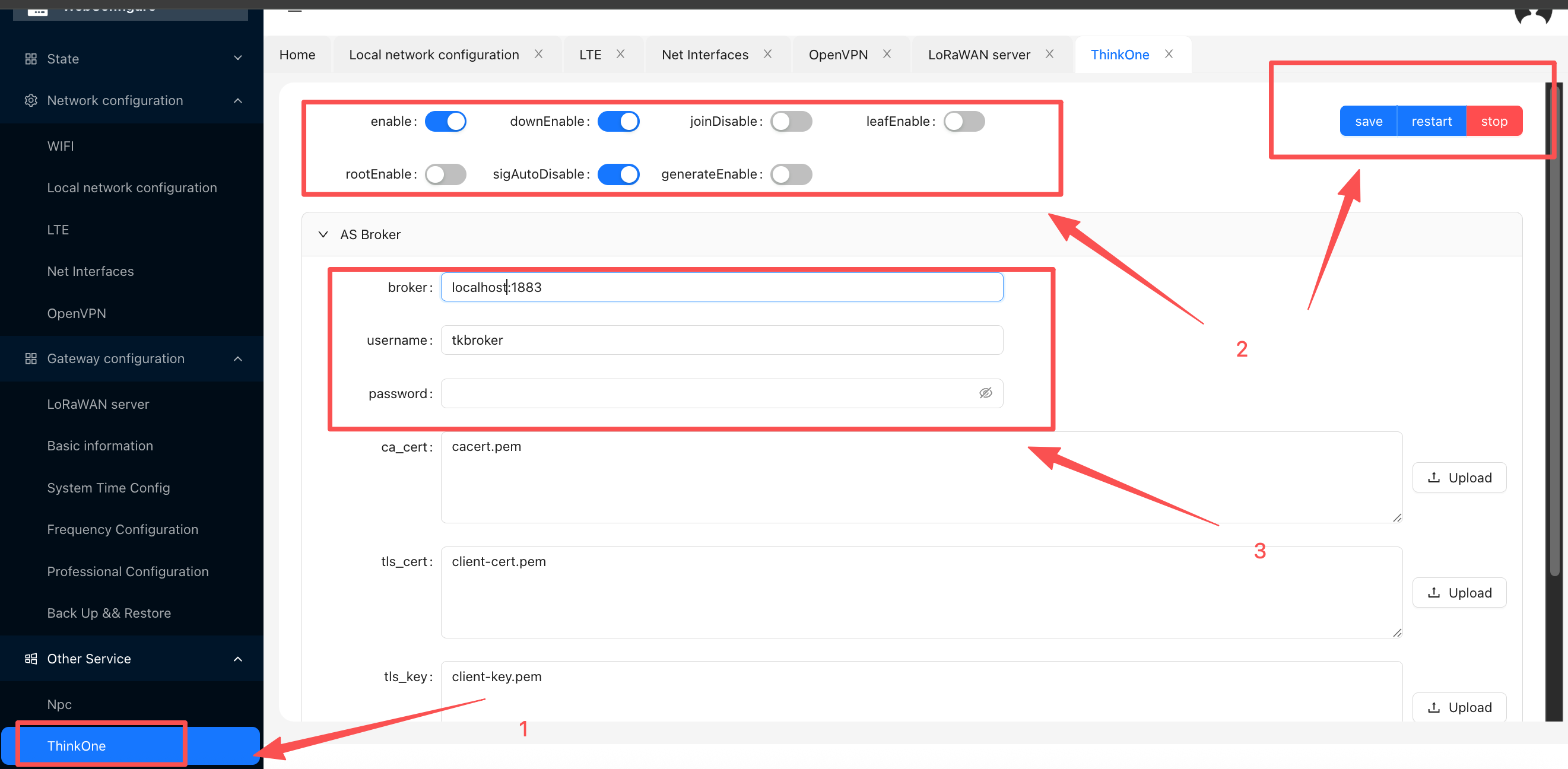

其他数据配置按照下图所示进行配置：

功能配置 ​

配置项状态
enable开启
downEnable开启
joinDisable关闭
leafEnable关闭
rootEnable关闭
sigAutoDisable开启
generateEnable关闭

说明：上述为系统推荐的功能模块启用状态，请根据实际需求进行配置。非必要情况下不建议修改默认设置。

AS Broker 配置 ​

网关默认的 AS Broker 地址为：localhost:1883，使用内置账号和密码进行连接，出厂已预配置完成，用户通常无需更改。

⚠️ 注意事项：\n如您误修改了账号或密码导致无法连接，请使用以下账号密码进行重置，如果依然无法解决问题，请联系门思科技。

username=thinklink , password=Z4fZr1eRW+ZcczXtbU9ebQ==

AS2 Broker配置 ​

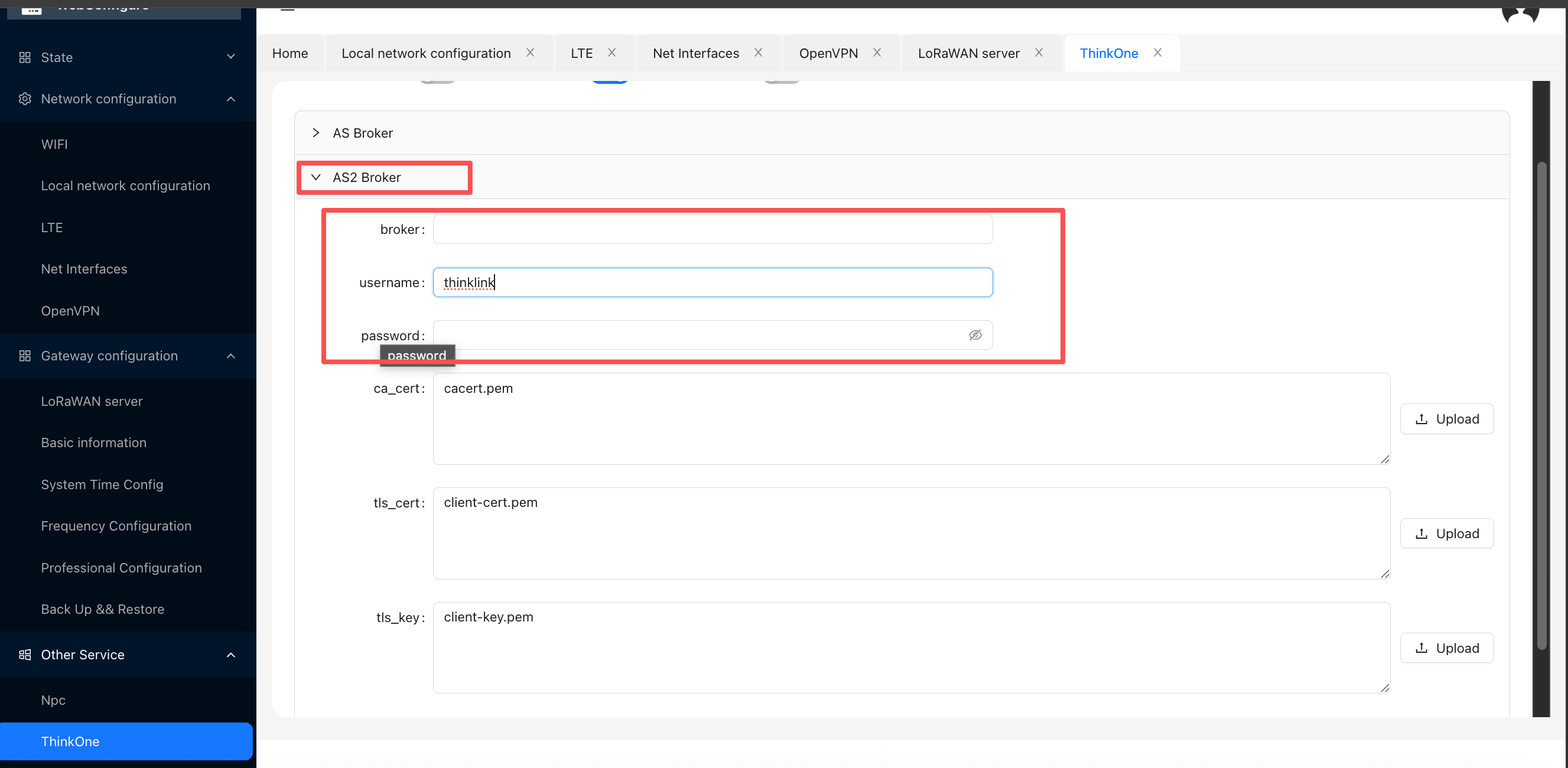

如果需要将NS解析后的数据转发到第三方平台，可以配置AS2的Broker信息，将第三方平台的Broker地址，账号密码按下图所示进行配置。

AS2Broker 只有上行数据，不接受数据下行。其协议格式见：\PTL-S05 ASP LoRaWAN NS 与应用服务器通信协议V3.2

说明：如果不需要将应用数据转发到第三方平台，请保持AS2 Broker 地址为空。

重启服务 ​

完成配置后，请按照以下步骤重启 ThinkOne 服务以使配置生效：

  1. 点击 Save（保存）按钮，保存当前配置；
  2. 点击 Restart（重启）按钮，重启 ThinkOne 服务。

更改LoRaWAN Server指向 ​

开启 nsLocal ​

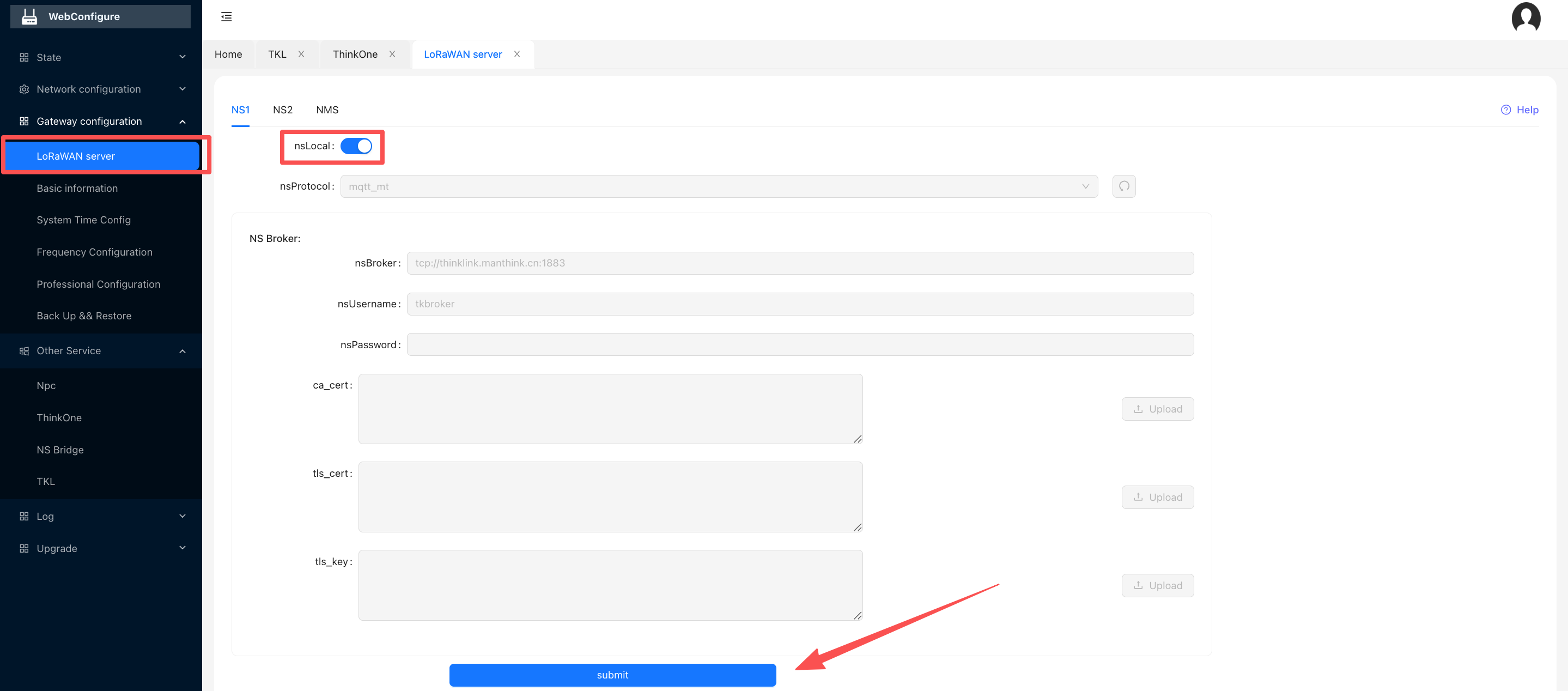

如下图所示，将nsLocal 开启后，将NS的地址指向内置NS，将所有的参数配置完成后点击submit，完成配置。

开启nmsLocal ​

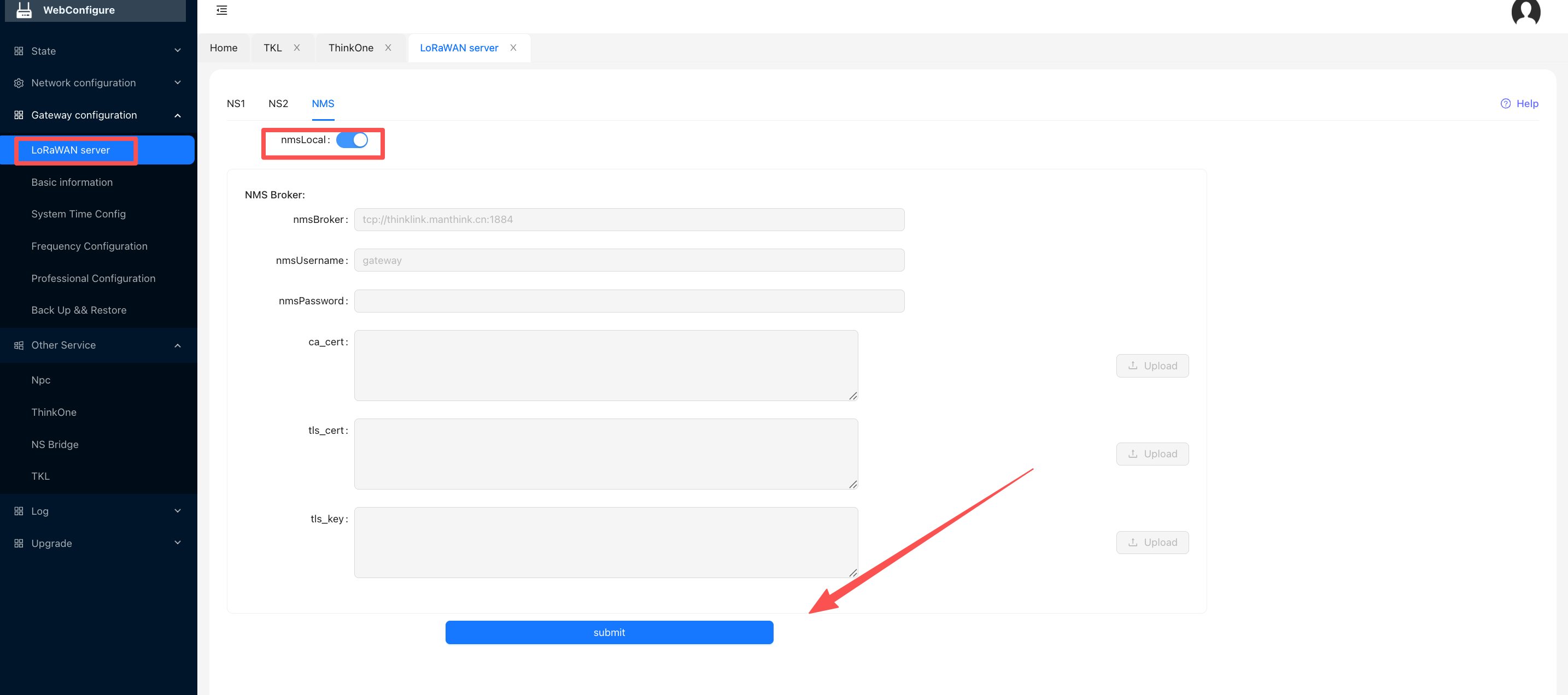

如下图所示，打开nmsLocal功能，开启后将通过网关内置的TKL对网关进行管理。所有配置完成后点击submit，完成配置。

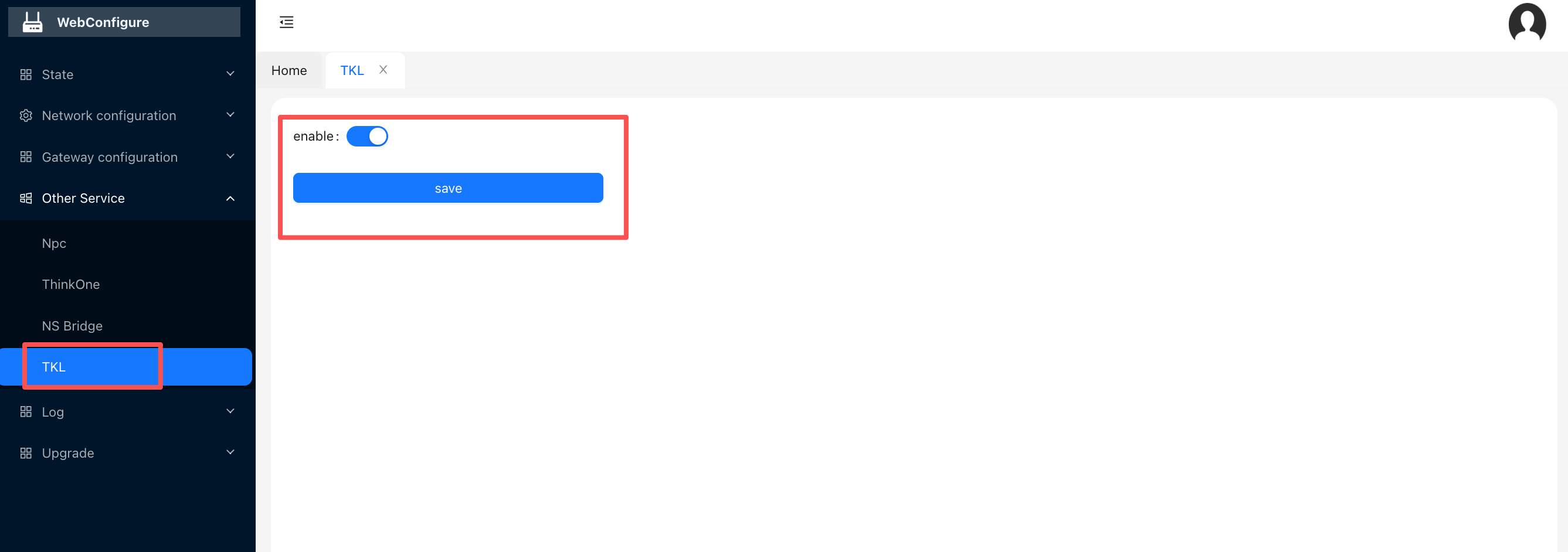

如下图所示，开启TKL后，点击save。

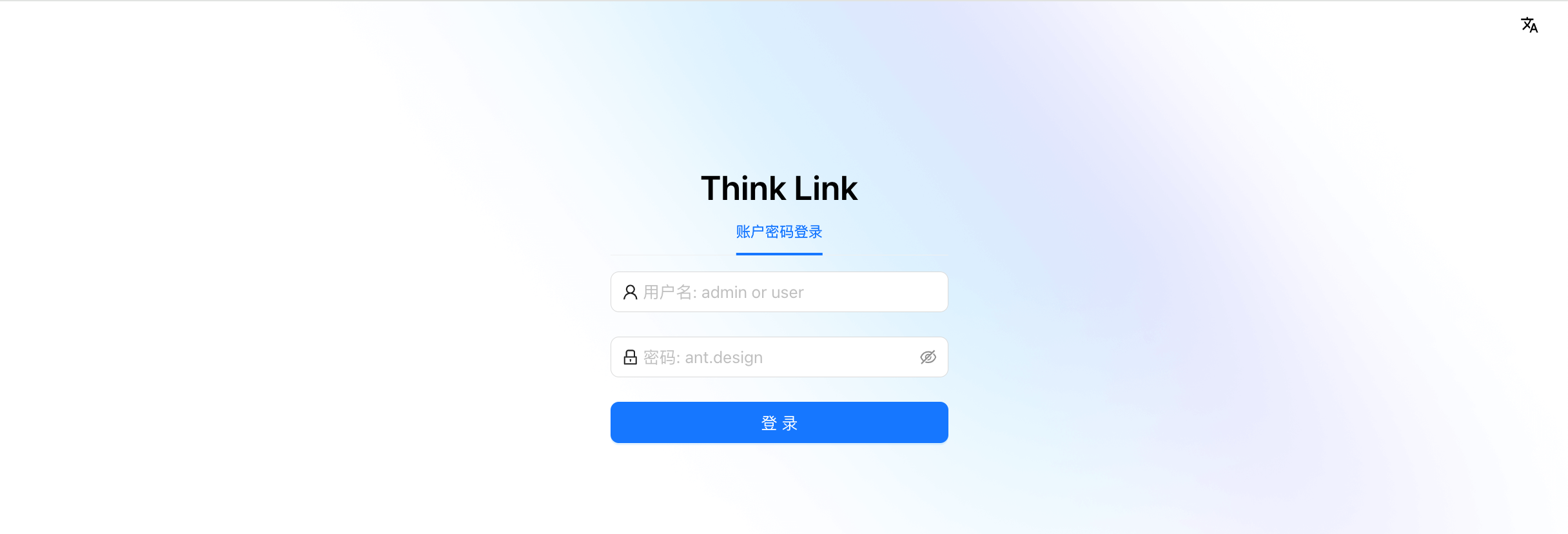

网关内部的ThinkLink 采用10100端口进行访问，访问方法 http://[ip地址]:10100, 例如 ：http://192.158.1.1:10100 ，打开后，将弹出如下登录页面。

ThinkLink 默认登录的用户名为admin，默认建立的组织账号为mtfac，账号密码为：

  • 用户名：admin
  • 密码：TKedge_0801

登录后查看网关 ​

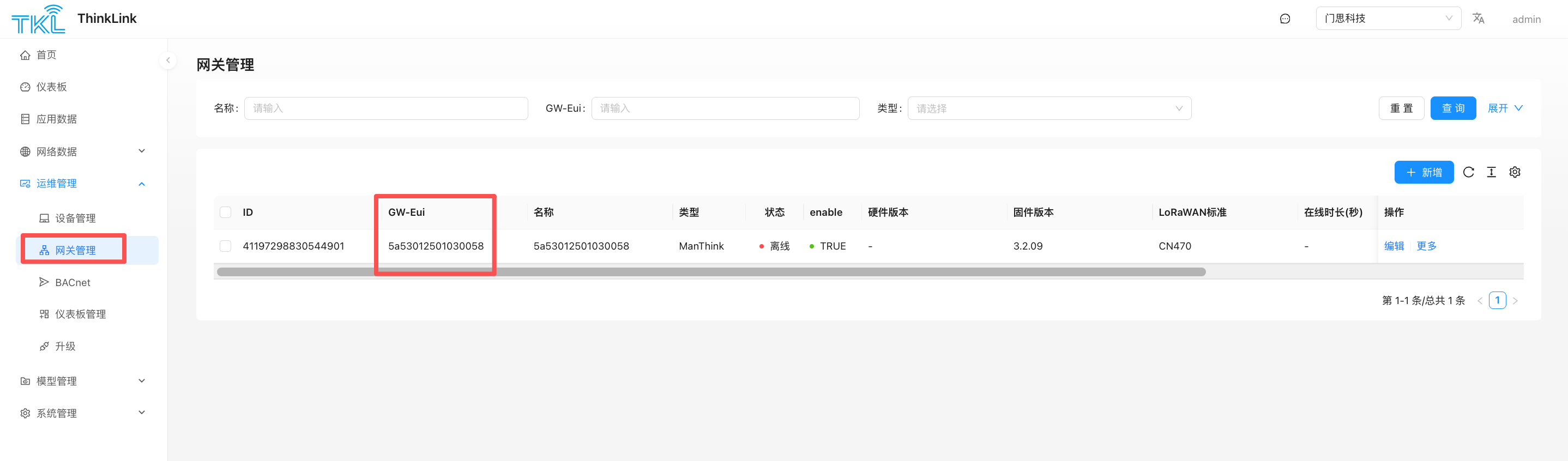

在 运维管理->网关管理 菜单中可以发现对应的网关，如果没有找到该网关，则需要点击新增，输入网关的eui和pincode，网关类型选择 ManThink对网关进行认领。

认领网关的方法：\ThinkLink 使用说明书 6.2章。

导入节点LoRaWAN档案 ​

参考 \ThinkLink 使用说明书 6.1.2章 ，导入节点档案后，即可实现LoRaWAN NS数据解析。

如需要使用ThinkLink的物模型RPC，第三方数据对接等应用层功能清参考\ThinkLink 使用说明书

应用数据测试 ​

ThinkLink 支持两种应用数据，一种是LoRaWAN NS解密后的原始数据，一种是经过ThinkLink物模型转码后的应用层数据。两种数据均支持订阅ThinkLinkBroker的方式或推送至第三方平台的方式进行订阅。

可以使用ThinkLink的转发器实现自定义协议格式转发至第三方平台。

请参考 \ThinkLink 使用说明书

定于解密后的原始数据 ​

如需要将AS数据推送至第三方平台，可以在网关内部配置AS2的broker信息即可将数据推送至第三方。注意AS2的信息不支持下行数据。

协议参考 \PTL-S05 ASP LoRaWAN NS 与应用服务器通信协议V3.2

MQTT Broker连接信息 ​

网关内置AS（Application Server）的MQTT Broker地址为：

  • 地址：【网关IP地址】:1883\n示例：192.158.1.1:1883
  • 用户名：asUser
  • 密码：as-user@1705

订阅主题（Topic） ​

设备上行数据将发布到以下主题：

plain
/v32/mtfac/as/up/data/#

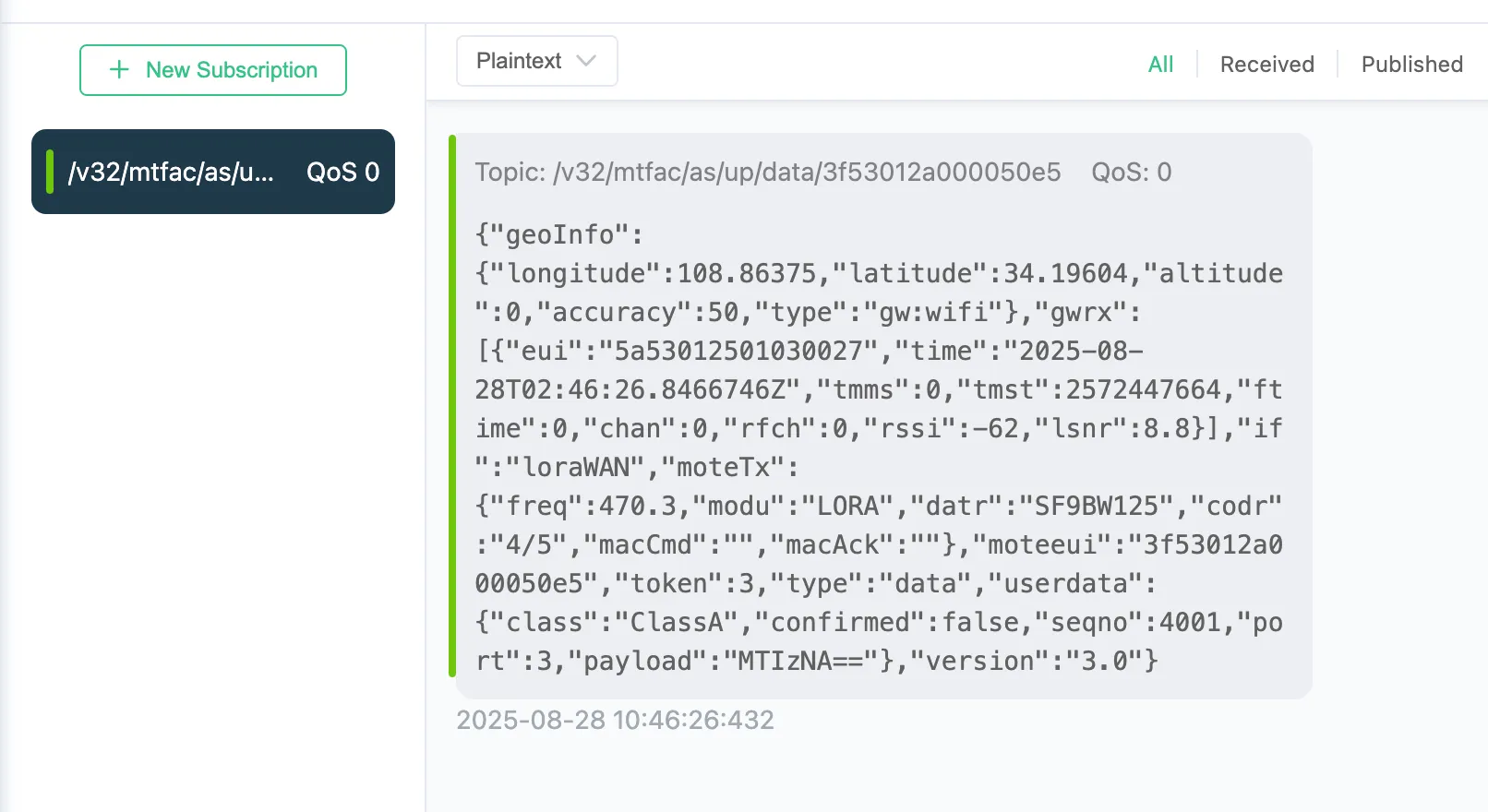

您可以使用 MQTTX 等MQTT客户端工具订阅该主题，实时查看设备发送的数据。

5. 更多信息 ​

如需了解更多产品信息或技术支持，请访问：

🔗 门思科技官网\n🔗 ThinkLink LoRaWAN平台
