Los dispositivos instalados permanecen desconectados
Los equipos de campo dependen de interfaces cableadas como RS-485 y M-Bus. Reemplazar cada medidor o reconstruir las comunicaciones es lento y costoso.
EdgeBus · Recopilación de campo programable
Incorpore dispositivos cableados instalados a IoT sin reemplazarlos
Ejecute la recopilación en MCU y DTU de bajo consumo, procese múltiples consultas de campo en enlaces ascendentes LoRaWAN eficientes y mantenga la lógica, los parámetros y los programas de negocio adaptables a medida que cambian los requisitos del sitio.
ADDR 01medidor de aguaRS-485
ADDR 02medidor de calorAutobús M
ADDR 03medidor industrialModbus
TIEMPO DE EJECUCIÓN DEL BORDEEdgeBus
- Validar
- transformar
- Agregado / COV
01 ENLACE ARRIBALoRaWANUna carga útil
EB / 01
Descripción general de EdgeBus
Conectar dispositivos instalados requiere más que mover un protocolo a la red inalámbrica
Posicionamiento
Los edificios, campus, servicios públicos, sitios de energía y fábricas ya cuentan con grandes flotas de dispositivos cableados en funcionamiento. Escalar su conexión significa resolver interfaces y protocolos mientras se controla el tráfico de radio, la energía y el costo de entrega del cambio continuo.
La capacidad de la red es finita
Reenviar cada lectura directamente crea muchos mensajes pequeños. A medida que aumenta el número de dispositivos, consumen tiempo de transmisión LoRaWAN y capacidad del sistema.
Las necesidades del cliente siguen cambiando
Las direcciones, los períodos, los umbrales y la lógica del protocolo continúan cambiando después de la entrega, lo que hace que las visitas repetidas al sitio sean imposibles de escalar.
Del dispositivo de campo a los datos de la aplicación
- 01
Dispositivos cableados instalados
Agua · energía · calor · contadores industriales
- 02
KC/DTU
RS-485 · M-Bus · potencia del sensor
- 03
EdgeBus
Consulta múltiple · agregado · COV
- 04
LoRaWAN
Bajo consumo · menos mensajes · área amplia
- 05
ThinkLink
Subdispositivos · modelos · RPC · aplicaciones
Escenarios técnicos
Cuatro mecanismos convierten la conectividad de campo en un sistema que escala
EdgeBus combina recopilación de protocolos, procesamiento en el dispositivo, configuración dinámica y hardware recopilador para abordar la capacidad, la energía, el cambio continuo y la conversión de la base instalada.
Recopile muchas respuestas, envíe un enlace ascendente
Ejecute múltiples consultas en el bus de campo local, luego valide, analice, escale y combine sus respuestas en una carga útil de enlace ascendente LoRaWAN.
- Automático Modbus RTU, DL/T 645-2007 y CJ/T 188 tramas
- EBSDK-comandos, respuestas y procesamiento definidos para protocolos privados
- Un KC/DTU sondea muchos dispositivos mientras la nube conserva la identidad del subdispositivo
Mantenga la lógica de cobranza alineada con las necesidades cambiantes
Cuando cambien los protocolos, los diseños de datos o los requisitos del sitio, utilice código, parámetros de tiempo de ejecución y actualizaciones remotas en la capa correcta en lugar de convertir cada ajuste en una actualización de campo.
- TypeScript, EBSDK y EBHelper definen el comportamiento de la colección
- Los parámetros de aplicación y RPC cambian direcciones, períodos y umbrales
- Compile paquetes .obin en la nube y entréguelos con LoRaWAN FUOTA
Pruebe con frecuencia, enlace ascendente solo en caso de cambio
EdgeBus puede leer un sensor de campo con frecuencia mientras que COV compara el último valor con la instantánea del enlace ascendente anterior y transmite solo después de que se cruza el umbral configurado.
- Configure la cadencia de consulta independientemente de las condiciones del enlace ascendente
- setupCov almacena y compara instantáneas en SENSOR_DATA
- Ajuste los umbrales COV de forma remota a través de los parámetros de la aplicación
Encienda el sensor y convierta los activos instalados a LoRaWAN
Los colectores con alimentación de dispositivo externo pueden activar y alimentar un sensor cableado durante una lectura. KC21, por ejemplo, proporciona una salida de 15 V para sensores RS-485 instalados.
- Reutilizar sensores instalados en funcionamiento
- Recoja periódicamente sin energía permanente del sitio
- Combine energía, recopilación, procesamiento y LoRaWAN en un punto final
Colección definida por software
Convierta la lógica de recopilación de campos en software mantenible de forma remota
EdgeBus organiza consultas, procesamiento y enlaces ascendentes como eventos configurables. Los desarrolladores describen los protocolos del dispositivo con TypeScript, EBSDK o EBHelper, luego ejecutan el programa empresarial compilado directamente en un recopilador de bajo consumo.
- Reutilice el bus de campo existente en lugar de reemplazar cada medidor
- Desacoplar la lógica de recopilación del hardware y evolucionarla según modelo y proyecto.
- Configure protocolos estándar rápidamente mientras mantiene un control profundo para dispositivos privados
EdgeBus: tiempo de ejecución de recopilación de bajo consumo de energía
Enfocado en protocolos de campo, procesamiento liviano y enlaces ascendentes LoRaWAN sin requerir Linux, contenedores o un servidor de borde completo.
TKE/TKG: plataforma local y servicios de borde
Ejecuta bases de datos locales, paneles, BACnet, Modbus servidor TCP y el conjunto completo de capacidades de la plataforma ThinkLink.
Diseñado para la modernización de la base instalada y la entrega repetible
Ciclo de entrega
Defina una vez, entregue continuamente

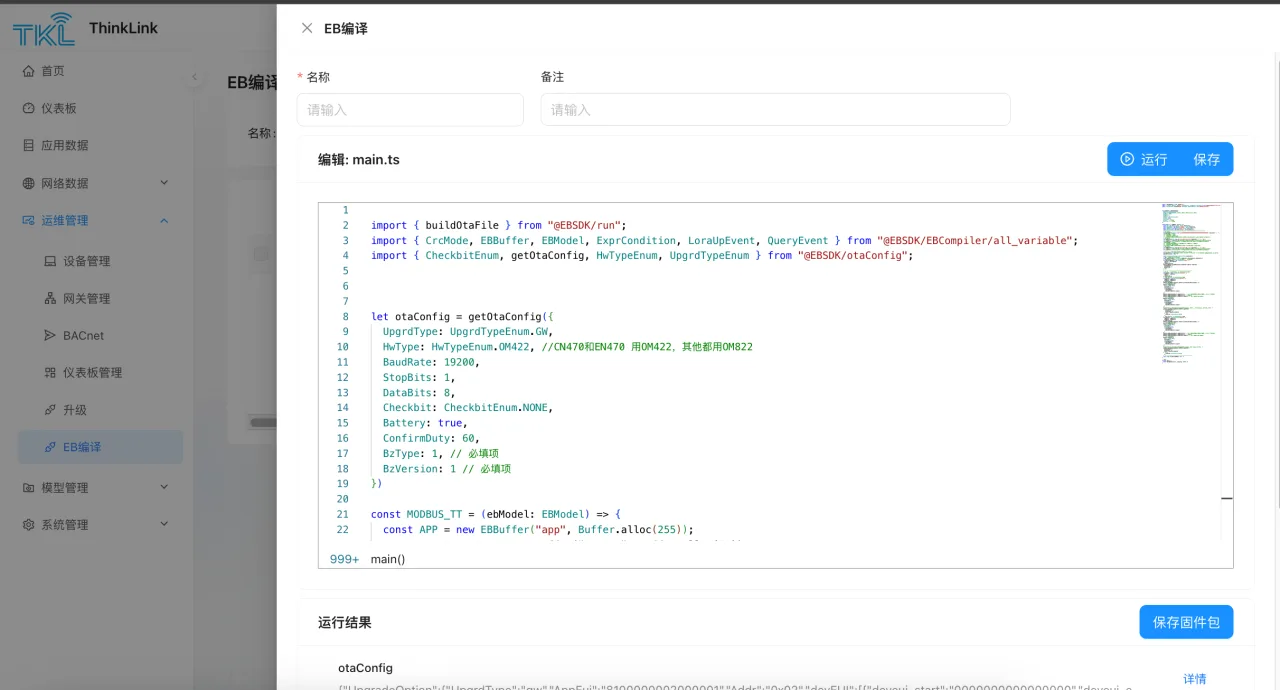

- 01Escribir configuración
- 02Compilación en la nube
- 03Guardar paquete
- 04Crear tarea
- 05LoRaWAN FUOTA
- 06Ejecutar nueva lógica
Dispositivos EdgeBus
Elija un colector por interfaz de campo y modelo de energía
La familia KC cubre formatos DIN-rail e IP65 e interfaces RS-485 y M-Bus, y ejecuta la misma lógica de recopilación EdgeBus actualizable de forma continua.
Colector DIN-rail RS-485
Diseñado para salas de distribución, salas de equipos y gabinetes de control, conectando dispositivos en un bus RS-485 a LoRaWAN.
- Instalación industrial DIN-rail
- Diseñado para sitios con energía permanente
- Sondeo multiesclavo con programas empresariales de EdgeBus
Colector IP65 RS-485
Construido para pozos, corredores de servicios públicos y sitios sin red eléctrica. Puede suministrar 15 V a un sensor externo durante la recolección y reutilización del RS-485 equipo instalado.
- Caja IP65
- Activa y enciende el sensor para lecturas programadas
- Convierta los sensores instalados a LoRaWAN rápidamente
Colector M-Bus IP65
Proporciona una ruta de recolección LoRaWAN de bajo consumo para medidores de calor y agua M-Bus en ubicaciones al aire libre o sin energía.
- Caja IP65
- Interfaz de hardware del medidor M-Bus
- EdgeBus procesamiento y actualizaciones remotas
¿Listo para conectar sus dispositivos de campo instalados?
Comience con un protocolo de dispositivo y cree una ruta de recopilación que pueda mantener con el tiempo.
